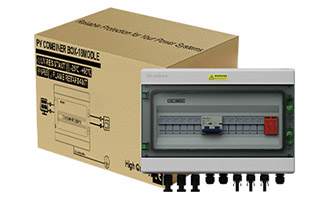

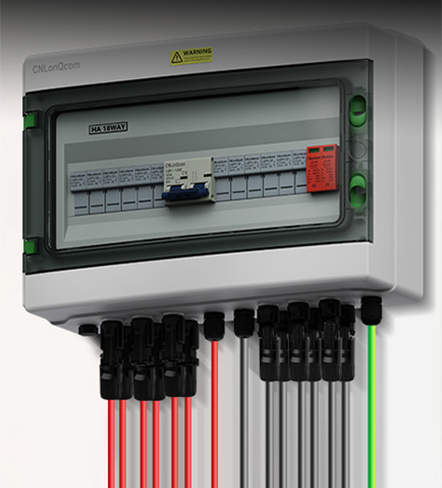

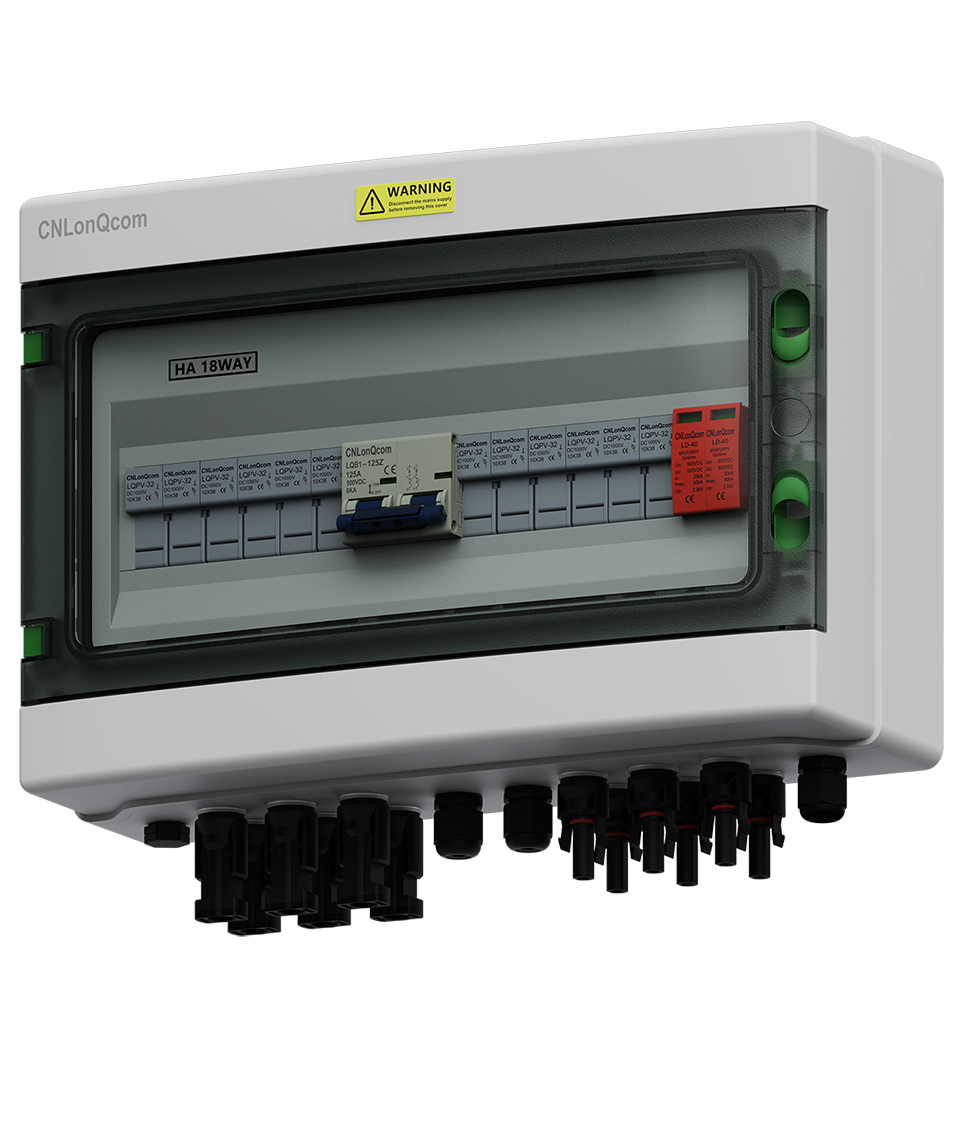

PV COMBINER Box 6 Out DC500V

CNLONQcom IP65 PV Combiner Concuit Breaker နှင့်အတူ DC500V / 600V / 800V တို့အား circuit breaker နှင့်အပြင်ဘက်နေရောင်ခြည်စွမ်းအင်သုံးစနစ်များ, RV, နေအိမ်များ,
● Rated Voltage: DC500V / 600V / 800V
● Refated current: 6 / 10/6/20 / 25/32 / 40/0 / 50/63a
● string: 6 မိနစ် 1 တွင်
● string တစ်ခုအတွက်အများဆုံးထည့်သွင်းမှု - 6 / 10/16 / 20/25/30 က
● string တစ်ခုချင်းစီအတွက်အများဆုံးထုတ်လုပ်မှု - 6 / 10/16 / 20/32/50/50 / 63a
● connector: MC-4 or PG
●စံ: IEC60269-6, IEC60947-2, iec61643-1
●အိမ်ရာပစ္စည်းများ - PC + ABS
●လက်မှတ် - အေဒီ, IP65, rohs, iso9001

မော်ဒယ်:LQX6/1DC500V/600V/800VB1

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

နည်းပညာဆိုင်ရာအချက်အလက်များ
ပုံစံ	LQX6 / 1DC500VB1
ပုံနှိပ်စာ	MCB နှင့် SPD နှင့်ဖျူး
ကြိုး	1 ထဲက 6
rated ဗို့အား ue (v)	DC500 / 600/800
string ကိုနှုန်းအမြင့်ဆုံး input ကိုလက်ရှိ (က)	10/15/20 optional ကို
string တစ်ခုချင်းစီအတွက်အများဆုံး output ကိုလက်ရှိ (က)	80/100/125 optional ကို
အရည်အသွေးရှိသောလက်မှတ်	စီအီး, iso9001, rohs, ip65, tuv
စံဖြစ်သော	IEC60947-2, iec61643-1, IEC60269-6
Miniature circuit breaker (MCB)		Surge protect (SPD)
ဘောင်ဘွဲ့အဆင့်သတ်မှတ်ထားသောလက်ရှိ (က)	125	(8/20) အမေရိကန် (KA) တွင်	20
(က) အတွက်လက်ရှိ rated	80/100/125 optional ကို	imax (8/20) အမေရိကန် (Ka)	40
rated ဗို့အား ue (v)	DC500	rated ဗို့အား ue (v)	DC500 / 600/800
Rated insulation ဗို့အား UI (V)	DC1000	ဗို့အားကာကွယ်မှုအဆင့် (KV)	2.2
စိတ်ကျေနပ်မှုကိုခံနိုင်ရည်ဖြည့်စွက်ဗို့အား uimp (KV)	4	ထမ်းဘိုး	2P
အားဖြည့်နိုင်စွမ်း icu (ka)	6	အိမ်ရာပစ္စည်း	ပန်
Runbreaking စွမ်းရည် LCS (LCU)	75%	ချစ်ပ်အထူ (MM)	6
ကွေးအမျိုးအစား	C	ခလုတ်
ထမ်းဘိုး	2	(က) အတွက်လက်ရှိ rated	10/15/20/25/30 optional ကို
ဝါယာကြိုး mode ကို	Poolarity, ထိပ်တန်းနှင့်အောက်ခြေသို့မဟုတ်အောက်ခြေသို့မဟုတ်အောက်ခြေတွင်အဘယ်သူမျှမ	rated ဗို့အား ue (v)	DC1000
အိမ်ရာပစ္စည်း	ပန်	ထမ်းဘိုး	2P
Conductor ပစ္စည်း	ကေြးနီ	ဖျူးအရွယ်အစား (MM)	10 * 38
စက်မှုဘဝ (MaxTimes)	20000	အိမ်ရာပစ္စည်း	ပန်
လျှပ်စစ်ဘဝ (MaxTimes)	6000	ပတ်ဝန်းကျင်
Pre-install လုပ် Pv cable ကို		operating အပူချိန်	-25 ℃ to + 60 ℃
cable ကိုအချင်း	4 ~ 25mm	စိုစွတ်ခြင်း	≤95%
အများဆုံးဗို့အား (v)	1000 ~ 2000	အမြင့်	2000 မီတာ
အများဆုံးလက်ရှိ (က)	10 ~ 200	တပ်ဆင်အေးထားခြင်း	နံရံ mounting
အိမ်များ
ဝတ္တု	PC + ABS
ကာကွယ်မှုအဆင့်	iP65
သက်ရောက်မှုကာကွယ်မှုအဆင့်	ik10
input ကိုသို့မဟုတ် output connector	PG သို့မဟုတ် PV connectors

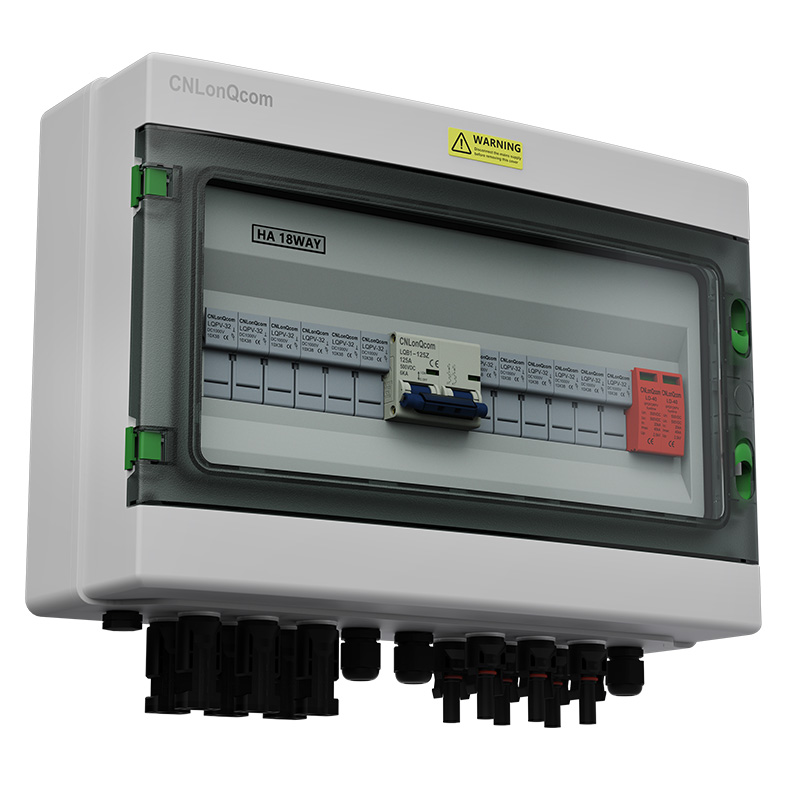

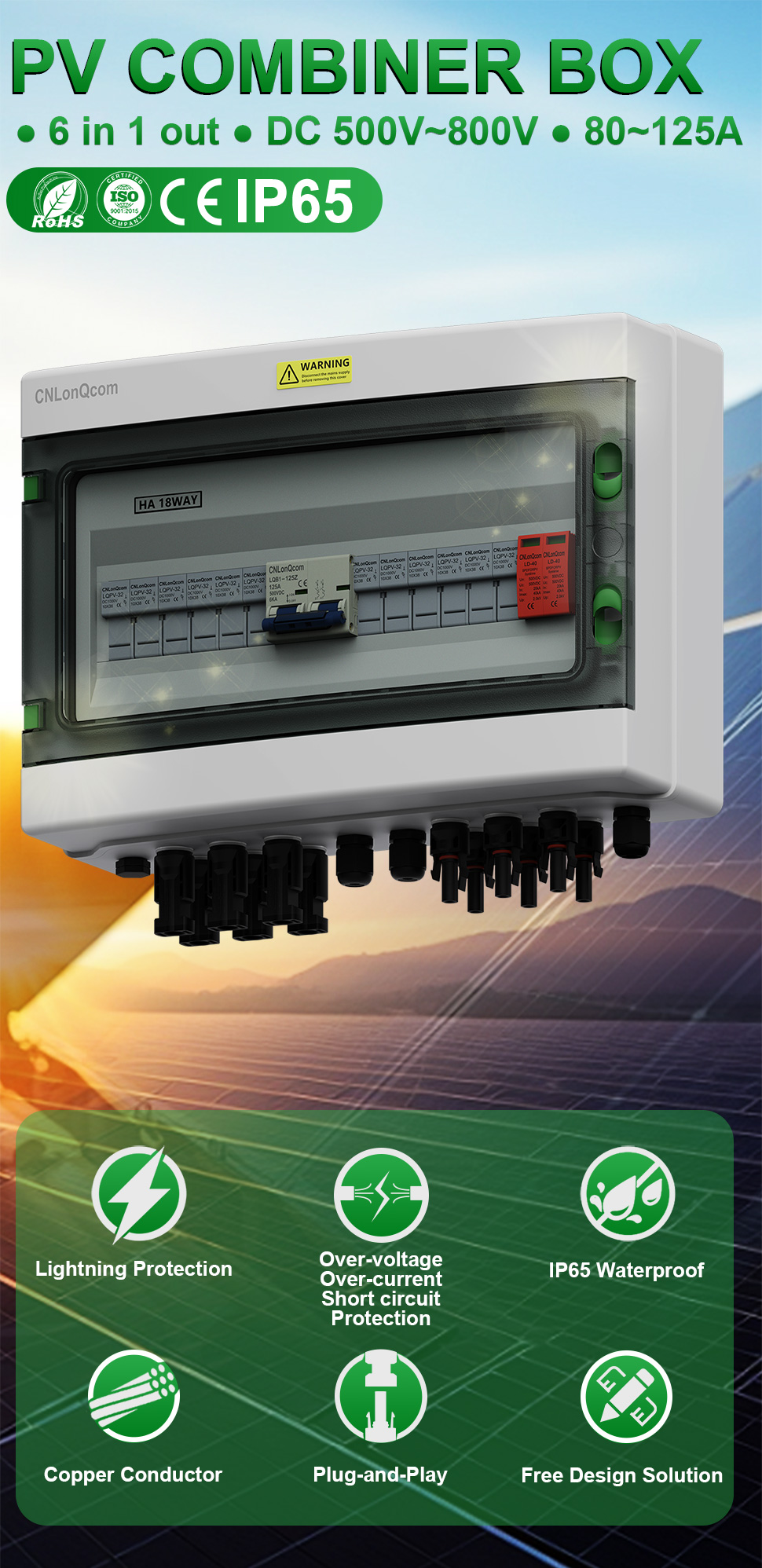

PV combiner box ကို

● 1 တွင်● 1 တွင်● DC 500V ~ 800V ● 80 ~ 125a

iP65

လျှပ်စီးကာကွယ်မှု
over-voltage
လက်ရှိ
တိုတောင်းသော circuit
ကာကွယ်မှု
iP65 ရေစိုခံ
ကြေးနီစပယ်ယာ
Plug-and-Play
အခမဲ့ဒီဇိုင်းဖြေရှင်းချက်

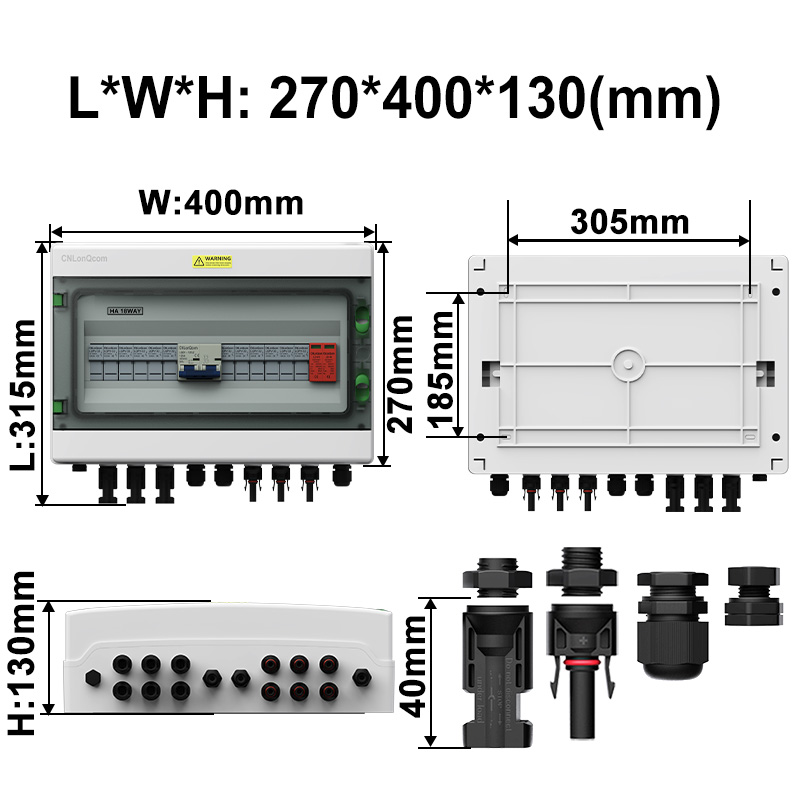

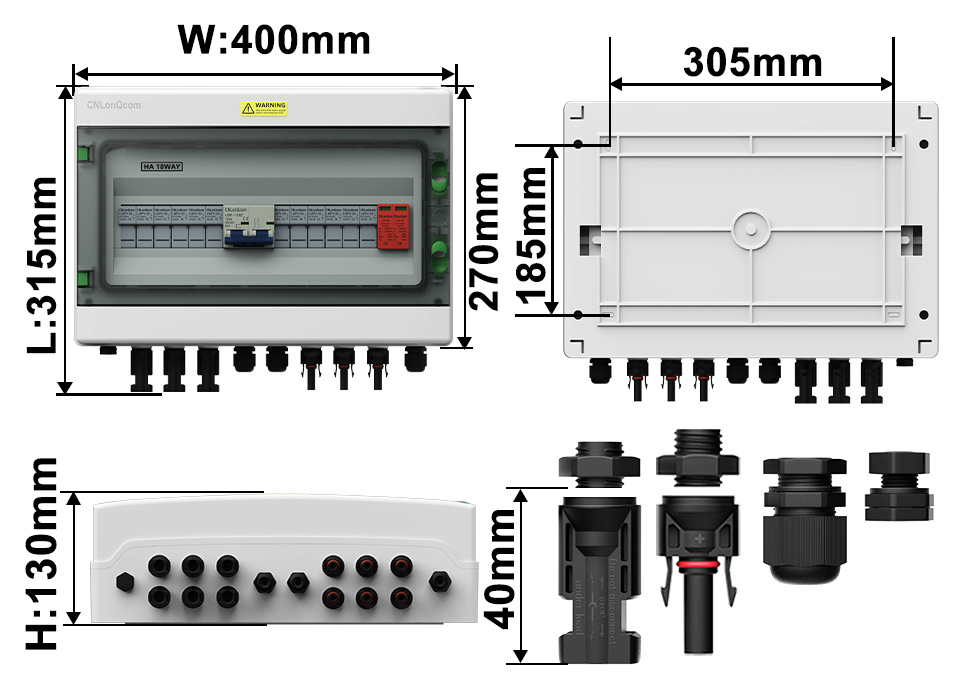

အရွယ်

l * w * ဇ 315 * 400 * 130 (MM)

စိတ်ငြိမ်သက်မှုအတွက်နည်းစနစ်အဆင့်မြှင့်တင်ခြင်းလုပ်ငန်းစဉ်ကိုအဆင့်မြှင့်တင်ခြင်း

ထိပ်ဖျား:
MC-4 connectors ၏ connectors ၏ connects များကိုကြိုတင်ထည့်သွင်းထားသောကြိုးများရှိလိမ့်မည်။ PG connectors မရှိပါ
②pre-connected cable ကိုပုံမှန်အားဖြင့်သတ်မှတ်ထားသောလက်ရှိအချင်းအရသိရသည် 4 ~ 20mm ၏²ဖောက်သည်လိုအပ်ချက်များကိုပြောင်းလဲခြင်းသို့မဟုတ်အရသိရသည်

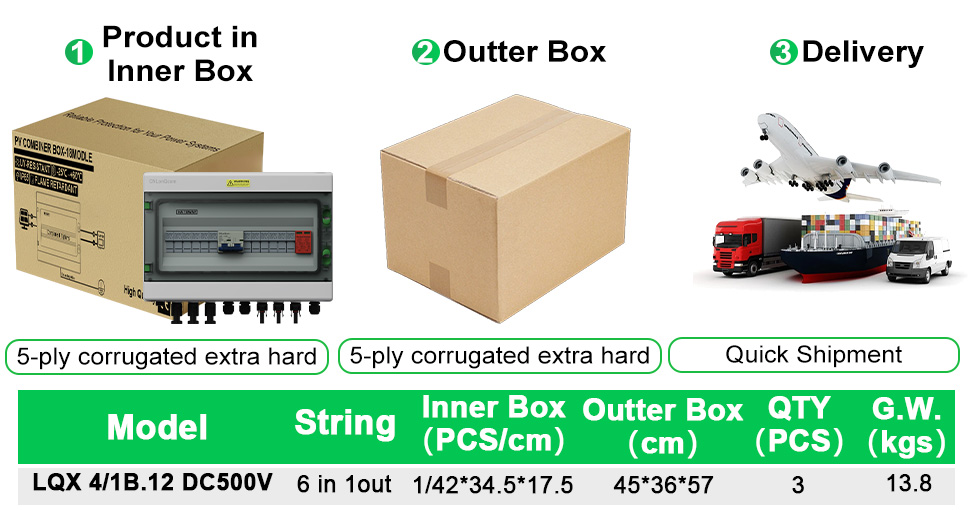

ခိုင်မြဲသောထုပ်ပိုး

1အတွင်းပိုင်း box ထဲမှာထုတ်ကုန်

5-ply အပိုခိုင်မာတဲ့အပိုမြှောင်းပြ

2box ကို box ကို

5-ply အပိုခိုင်မာတဲ့အပိုမြှောင်းပြ

3ပို့ခြင်း

လျင်မြန်စွာတင်ပို့

ပုံစံ	ကြိုး	အတွင်းပိုင်း box ကို (PCS / CM)	box ကို box ကို (စင်တီမီတာ)	qtY (PCS)	g.w. (ကီလိုဂရမ်)
LQX 4 / 1b.12 dc500v	1 ထဲက 6	1/42 * 34.5 * 17.5	45 * 36 * 57	3	13.8

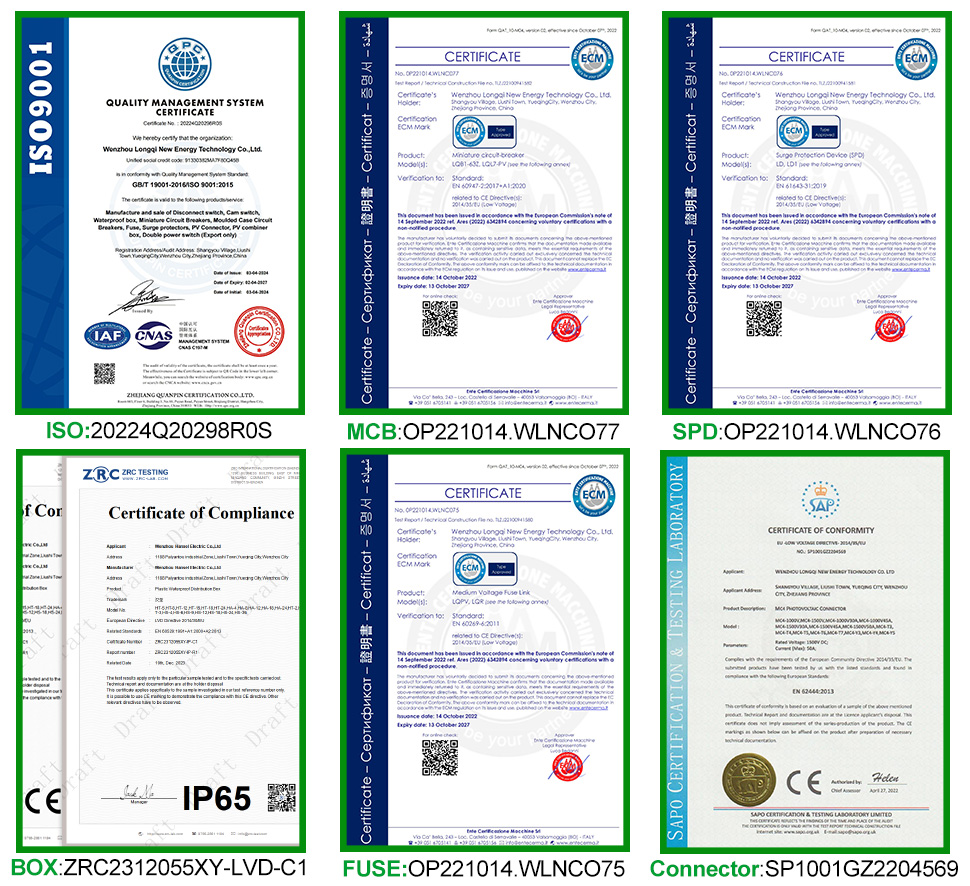

အပြည့်အဝအသိအမှတ်ပြု

အရည်အသွေးမြင့်မားပြီးစျေးနှုန်းချိုသာစွာဖြင့်အမှတ်တံဆိပ်ထုတ်လုပ်သူများ

ISO:20224q20298ros
MCB:op221014.wlnco77
SPD:op221014.wlnc076
အကွက်:zrc2312055xy-lvd-c1
ဖျူး:op221014.wlnco75
connector:SP1001GZ2204569

ထိပ်ဖျား: နောက်ထပ်လက်မှတ်များအတွက်ကျွန်ုပ်တို့ကိုဆက်သွယ်ပါ

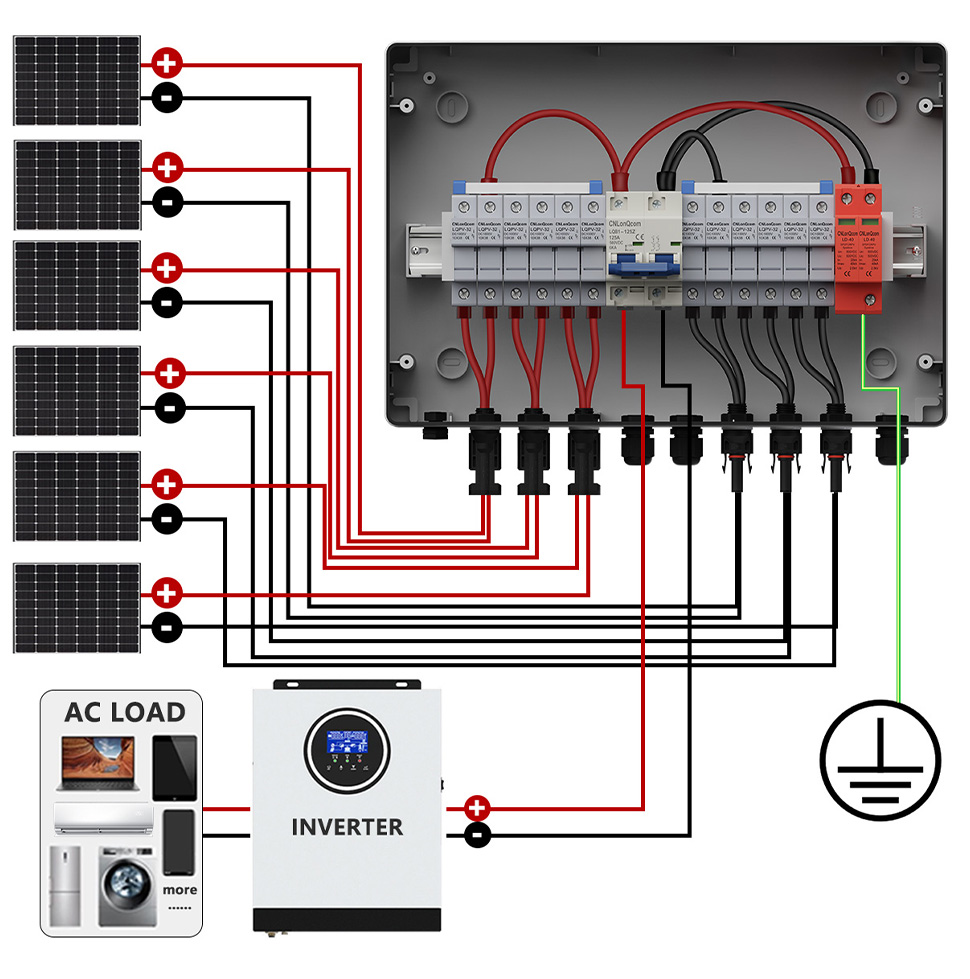

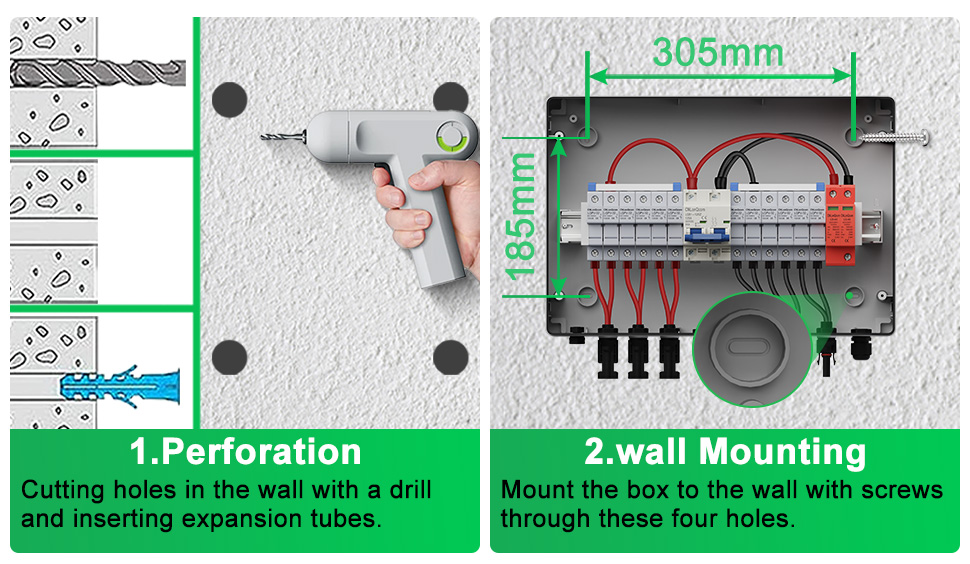

ation နှင့် wiring ကို install လုပ်ပါ

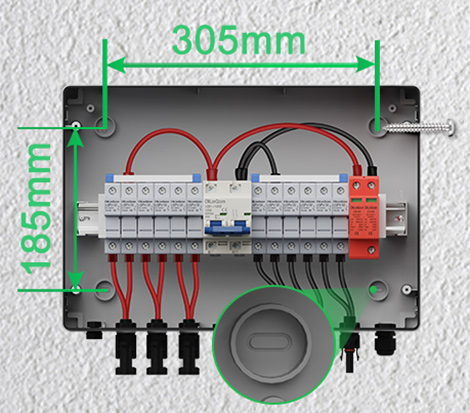

နံရံတောင်

1.Perforation

တစ် ဦး လေ့ကျင့်ခန်းနှင့်အတူမြို့ရိုး၌အပေါက်ဖြတ်ခြင်း နှင့်ချဲ့ထွင်ပြွန်ထည့်သွင်း။
2.Wall mounting

ဝက်အူနှင့်အတူနံရံမှ box ကို mount ဒီလေးတွင်းမှတဆင့်။

4 ထွက်ဝါယာကြိုး 4 အတွက် 4

ကုန်ပစ္စည်းအသေးစိတ်

ရေစိုခံအဆင့် IP65

အများအပြားခြင်း simuloof ရေစိုခံစမ်းသပ်မှုပြီးနောက်,
ထုတ်ကုန် TheTrotectection အဆင့် IP65 နှင့်တွေ့ဆုံရန်သေချာစေရန်

မီးတောက်
နောက်ကျသော

မဟုတ် - လောင်ကျွမ်း
ခရမ်းလွန်ရောင်ခြည်
PC + ABS Shell

အဆိုပါ shell ကို PC + abs ပစ္စည်းများဖြင့်ပြုလုပ်ထားသည်။
နေရောင်ခြည်ကိုမကြောက်ပါနဲ့။
ခုခံ
အပူနှင့်အအေး

-25 ° C + 60 ဒီဂရီစင်တီဂရိတ်တွင်ပုံမှန်စစ်ဆင်ရေး
ရေစိမ်ခံသော
ပင်လယ်ကမ်းခြေ

နှစ်ခုရေစိုခံတံဆိပ်ခတ်
အပြင်ဘက်မှာ
Plug-and-Play

PV သို့မဟုတ် PG connectors တပ်ဆင်ထားသည်
အမြန်ဆက်သွယ်မှုသည်
နံရံ mounting

ထောင့်လေးထောင့်၌ခိုင်ခံ့စွာတပ်။ ,
အစိုင်အခဲနှင့်မကျဘူး

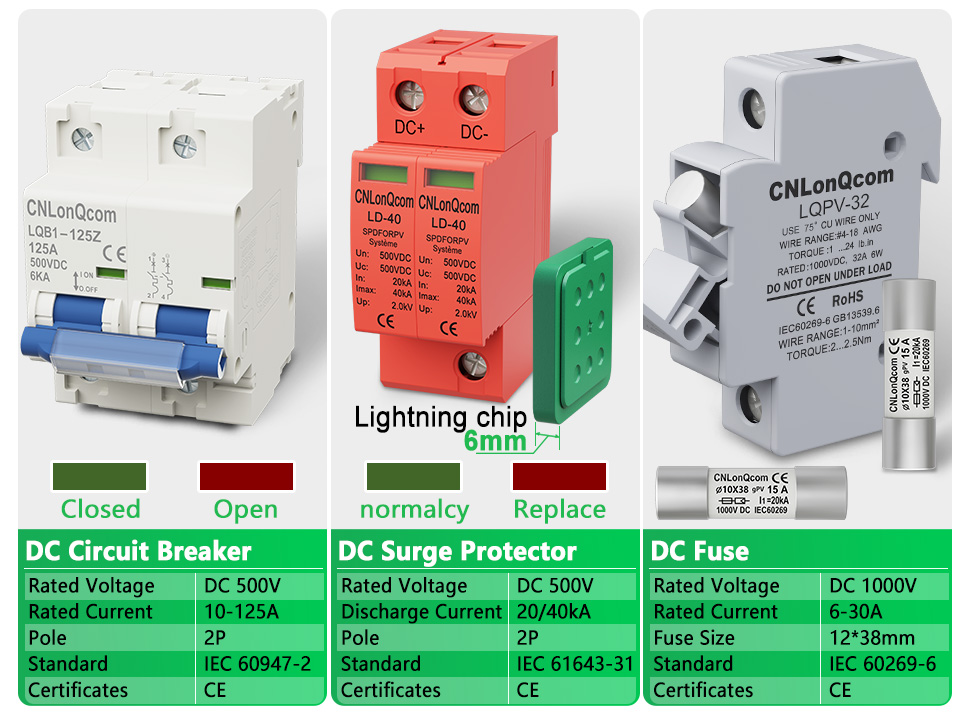

DC circuit breaker

rated ဗို့အား	DC 500V
လက်ရှိ rated	10 ~ 125a
မေျာ	2P
စံဖြစ်သော	IEC 60947-2
လက်မှတ်များ	စီ

DC SURGE ကာကွယ်မှု

rated ဗို့အား	DC 500V
စဲလက်ရှိ	20 / 40ka
မေျာ	2px4
စံဖြစ်သော	IEC 61643-31
လက်မှတ်များ	စီ

DC fuse

rated ဗို့အား	DC 1000v
လက်ရှိ rated	6-30a
ဖျူးအရွယ်အစား	12 * 38mm
စံဖြစ်သော	IEC 60269-6
လက်မှတ်များ	စီ

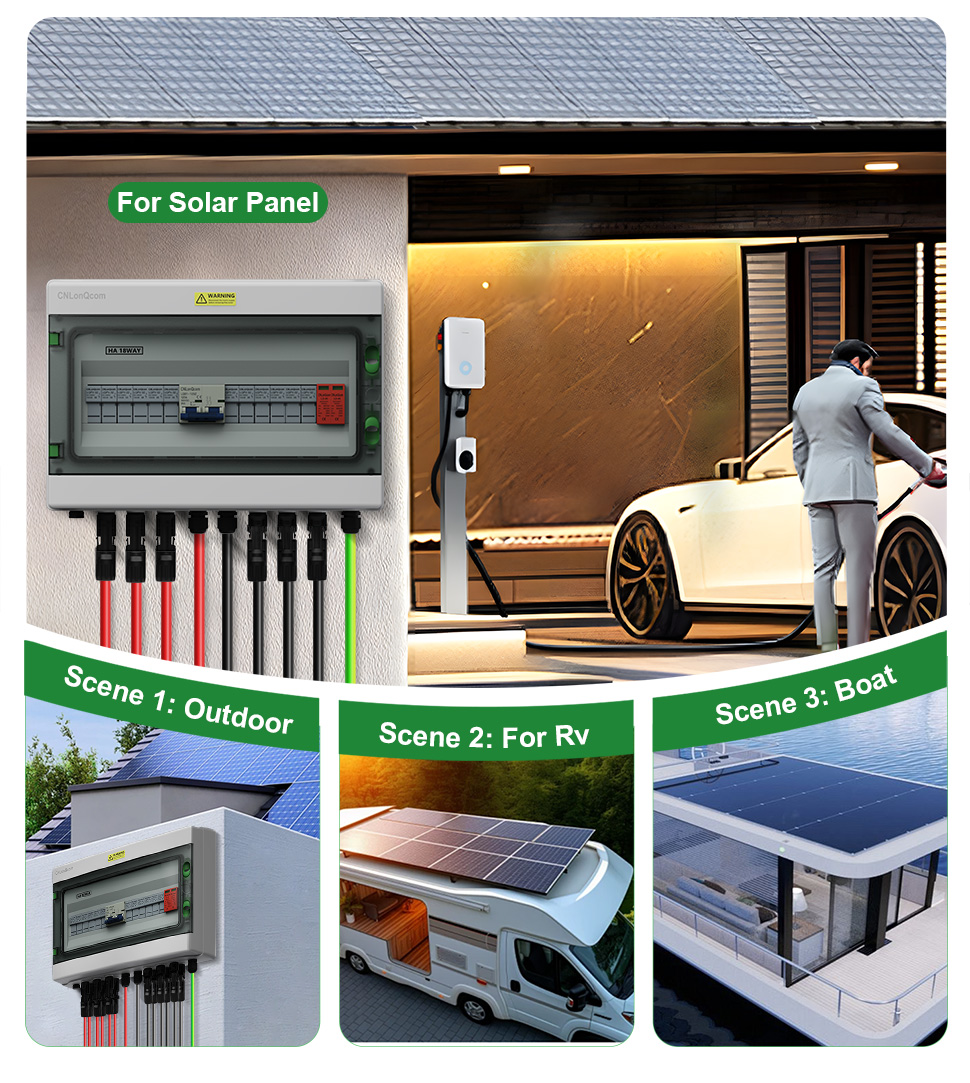

လျှောက်လွှာလိုနေ

CNLONQCOM ၏ HAS Plast Plt Combiner Box 6 Out 1 Out 1 Out 1 Out DC500V တွင် PC + Abs Waterproof ပါ 0 င်သည်။

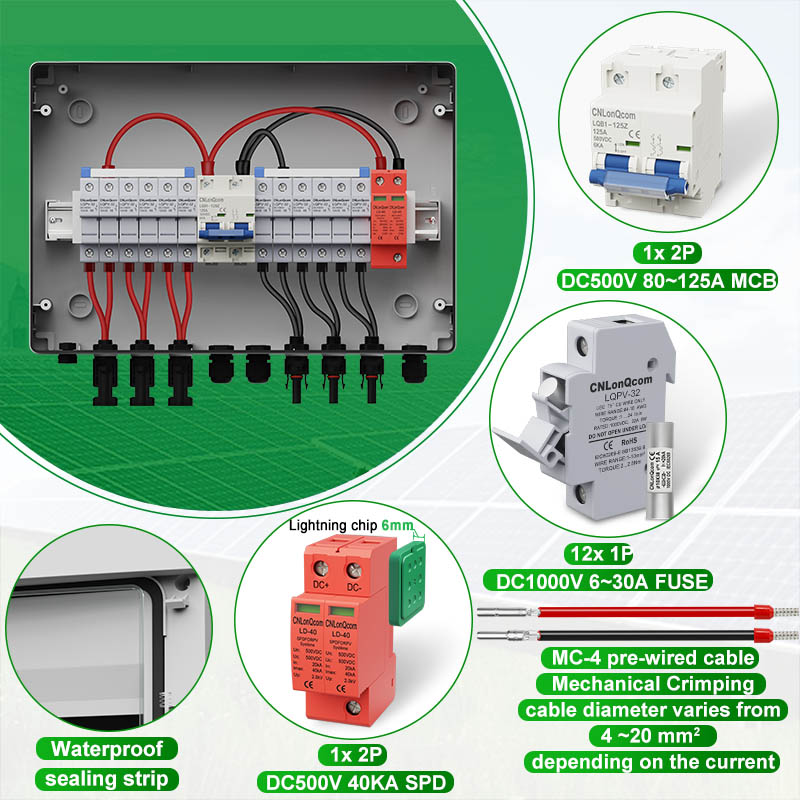

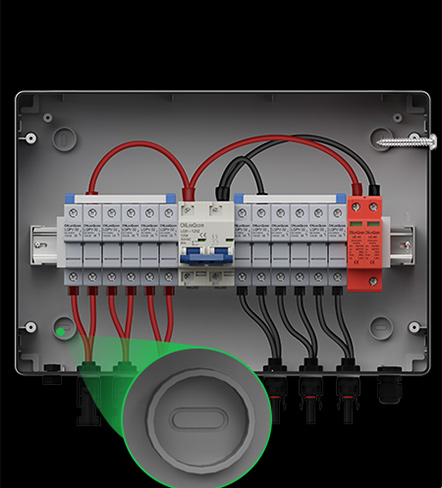

Ha စီးရီးပလတ်စတစ်ပလတ်စတစ် pv combiner box 6 ၏အတွင်းပိုင်းအစိတ်အပိုင်းများမှာ 1 ခုတွင် DC500V / 600V / 800V မှာ 2P MCB, 2P SPD နှင့် 2P SPD နှင့် 2P SPD နှင့် 2P SPD ဖြစ်သည်။

SPD module များနှင့်ဖျူး cores များကိုပျက်စီးစေသည့်အခါအဖုံးကိုမဖယ်ရှားဘဲလျင်မြန်စွာအစားထိုးနိုင်သည်။

CNLONQCOM ၏ HAS Plast Plast Pv Combiner Box 6 တွင် DC500V / 600V / 800V ကို PV စနစ်များကိုကာကွယ်ရန်အတွက်အသုံးပြုသည်။ PV Panels, RV, လှေ, လှေ, ပြင်ပ PV, အိမ်ထောင်စုစသည်တို့အနေဖြင့်

PV Combiner Box 6 1 Out DC500V / 600V / 800V သည်မီးမှပေးပို့ခြင်းမှ Inverters နှင့်နေရောင်ခြည်စွမ်းအင်သုံးများကိုအကာအကွယ်ပေးသည်။
