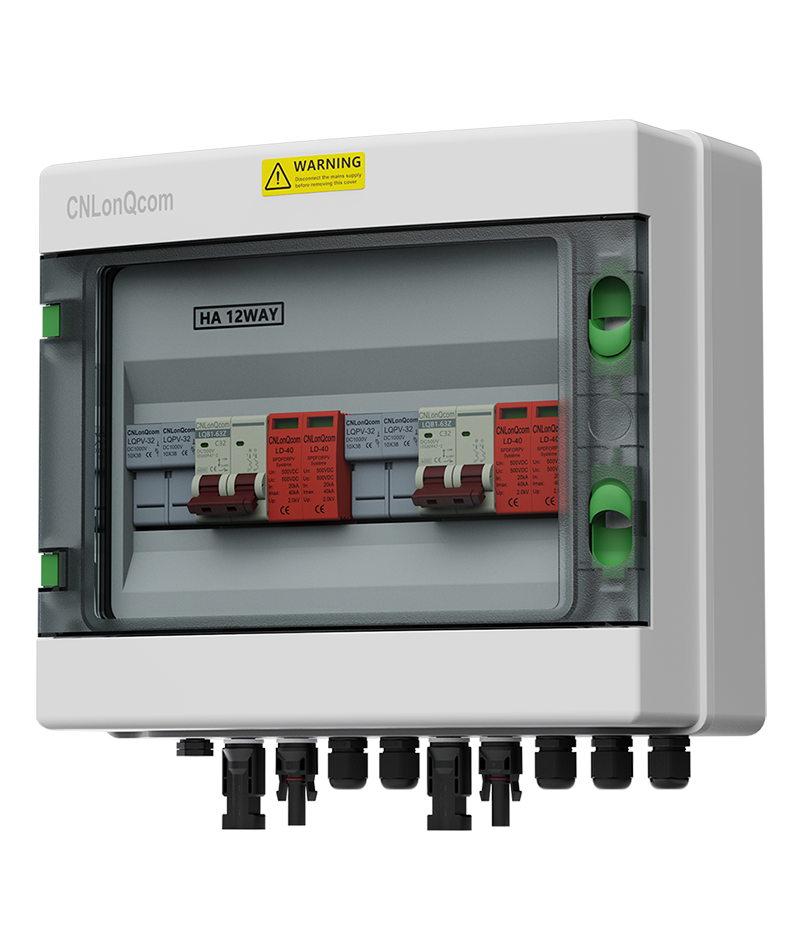

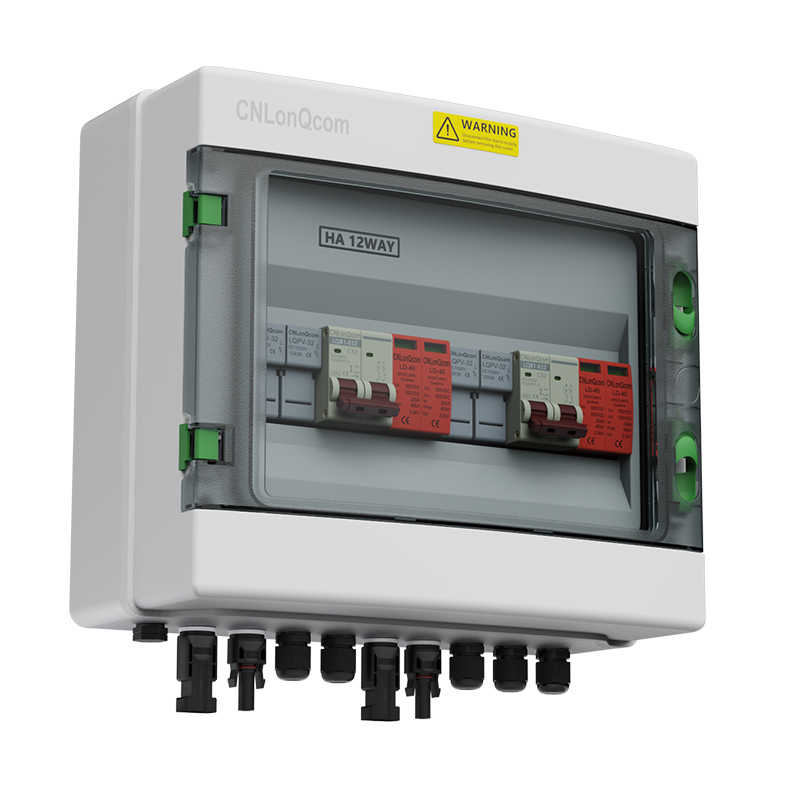

PV BACK 2 တွင် DC500V တွင်

CNLONQCOM IP65 PV COMB 2 တွင် DC500V / 600V / 800v တွင် circuit breaker နှင့်အတူ Solar Panc စနစ်များ, RV, နေအိမ်များ,
● Rated Voltage: DC500V / 600V / 800V
● Refated current: 6 / 10/6/20 / 25/32 / 40/0 / 50/63a
● string: 2in 2in
● string တစ်ခုအတွက်အများဆုံးထည့်သွင်းမှု - 6 / 10/16 / 20/25/30 က
● string တစ်ခုချင်းစီအတွက်အများဆုံးထုတ်လုပ်မှု - 6 / 10/16 / 20/32/50/50 / 63a
● connector: MC-4 or PG
●စံ: IEC60269-6, IEC60947-2, iec61643-1
●အိမ်ရာပစ္စည်းများ - PC + ABS
●လက်မှတ် - အေဒီ, IP65, rohs, iso9001

မော်ဒယ်:LQX H2/2B.12 DC500V/600V/800V

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

နည်းပညာဆိုင်ရာအချက်အလက်များ
ပုံစံ	LQX H2 / 2B.12 DC500V / 600V / 800v
ပုံနှိပ်စာ	MCB နှင့် SPD နှင့်ဖျူး
ကြိုး	2 ထဲက 2
rated ဗို့အား ue (v)	DC500 / 600/800
string ကိုနှုန်းအမြင့်ဆုံး input ကိုလက်ရှိ (က)	6/10/15/20/25/30 optional ကို
string တစ်ခုချင်းစီအတွက်အများဆုံး output ကိုလက်ရှိ (က)	10/16/20/25/32/40/50/63 optional ကို
အရည်အသွေးရှိသောလက်မှတ်	စီအီး, iso9001, rohs, ip65, tuv
စံဖြစ်သော	IEC60947-2, iec61643-1, IEC60269-6
Miniature circuit breaker (MCB)		Surge protect (SPD)
ဘောင်ဘွဲ့အဆင့်သတ်မှတ်ထားသောလက်ရှိ (က)	63	(8/20) အမေရိကန် (KA) တွင်	20
(က) အတွက်လက်ရှိ rated	10/16/20/25/32/40/50/63 optional ကို	imax (8/20) အမေရိကန် (Ka)	40
rated ဗို့အား ue (v)	DC500 / 600/800	rated ဗို့အား ue (v)	DC500 / 600/800
Rated insulation ဗို့အား UI (V)	DC1000	ဗို့အားကာကွယ်မှုအဆင့် (KV)	2.0 / 2.5
စိတ်ကျေနပ်မှုကိုခံနိုင်ရည်ဖြည့်စွက်ဗို့အား uimp (KV)	4	ထမ်းဘိုး	2P
အားဖြည့်နိုင်စွမ်း icu (ka)	6	အိမ်ရာပစ္စည်း	ပန်
Runbreaking စွမ်းရည် LCS (LCU)	75%	ချစ်ပ်အထူ (MM)	6
ကွေးအမျိုးအစား	C	ခလုတ်
ထမ်းဘိုး	2	(က) အတွက်လက်ရှိ rated	6/10/15/20/25/30 optional ကို
ဝါယာကြိုး mode ကို	Poolarity, ထိပ်တန်းနှင့်အောက်ခြေသို့မဟုတ်အောက်ခြေသို့မဟုတ်အောက်ခြေတွင်အဘယ်သူမျှမ	rated ဗို့အား ue (v)	DC1000
အိမ်ရာပစ္စည်း	ပန်	ထမ်းဘိုး	2P
Conductor ပစ္စည်း	ကေြးနီ	ဖျူးအရွယ်အစား (MM)	10 * 38
စက်မှုဘဝ (MaxTimes)	20000	အိမ်ရာပစ္စည်း	ပန်
လျှပ်စစ်ဘဝ (MaxTimes)	6000	ပတ်ဝန်းကျင်
Pre-install လုပ် Pv cable ကို		operating အပူချိန်	-25 ℃ to + 60 ℃
cable ကိုအချင်း	4 ~ 25mm	စိုစွတ်ခြင်း	≤95%
အများဆုံးဗို့အား (v)	1000 ~ 2000	အမြင့်	2000 မီတာ
အများဆုံးလက်ရှိ (က)	10 ~ 200	တပ်ဆင်အေးထားခြင်း	နံရံ mounting
အိမ်များ
ဝတ္တု	PC + ABS
ကာကွယ်မှုအဆင့်	iP65
သက်ရောက်မှုကာကွယ်မှုအဆင့်	ik10
input ကိုသို့မဟုတ် output connector	PG သို့မဟုတ် PV connectors

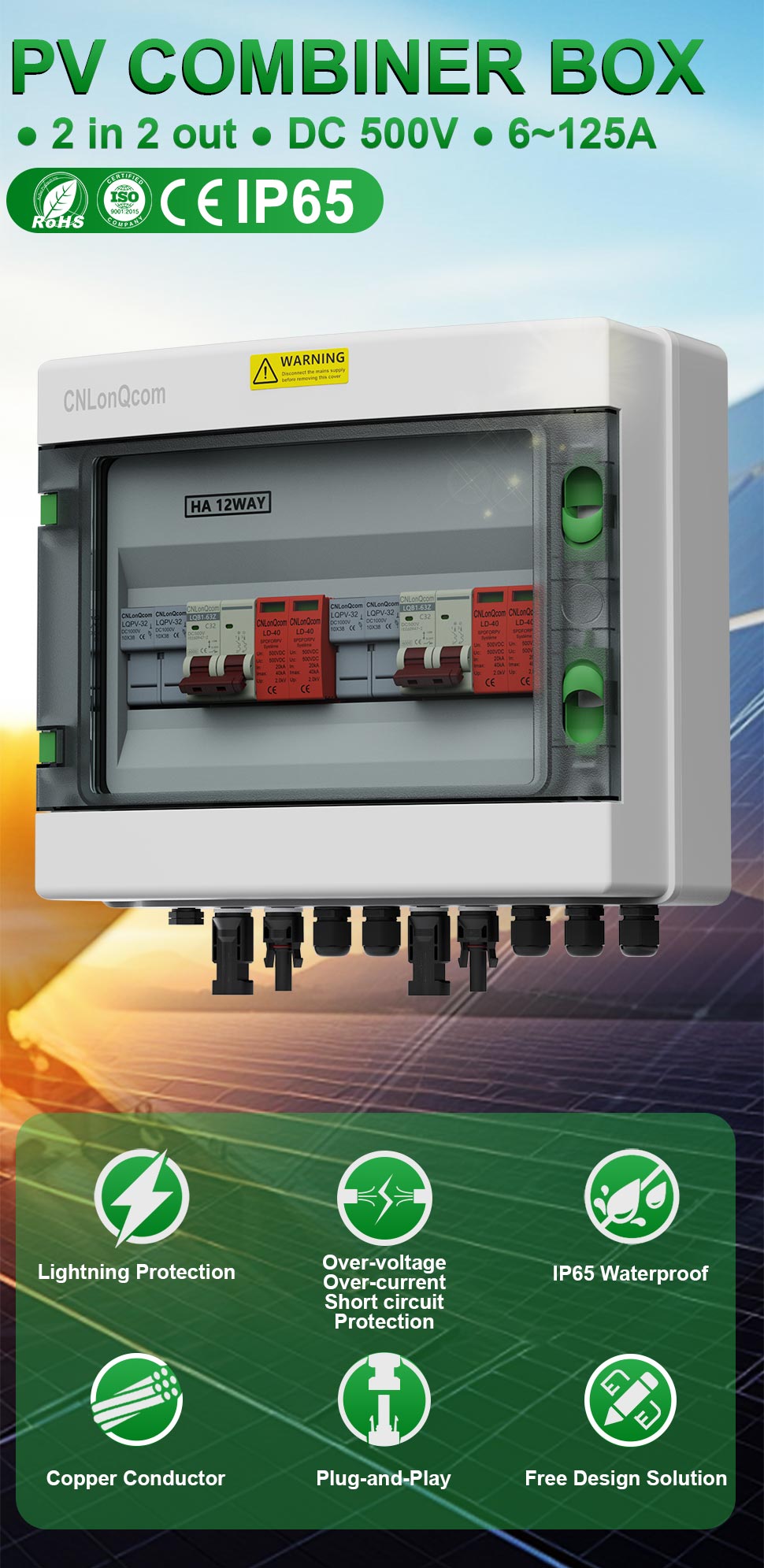

PV combiner box ကို

● 2 တွင် 2 တွင် 2 တွင်● DC 500V / 600V / 800V ● 6 ~ 125a

iP65

လျှပ်စီးကာကွယ်မှု
over-voltage
လက်ရှိ
တိုတောင်းသော circuit
ကာကွယ်မှု
iP65 ရေစိုခံ
ကြေးနီစပယ်ယာ
Plug-and-Play
အခမဲ့ဒီဇိုင်းဖြေရှင်းချက်

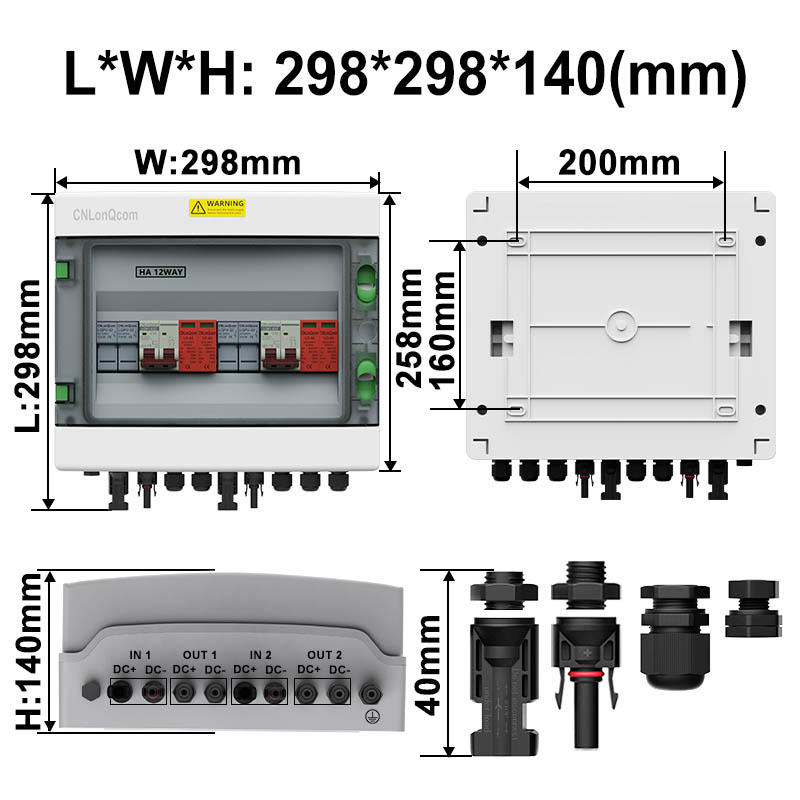

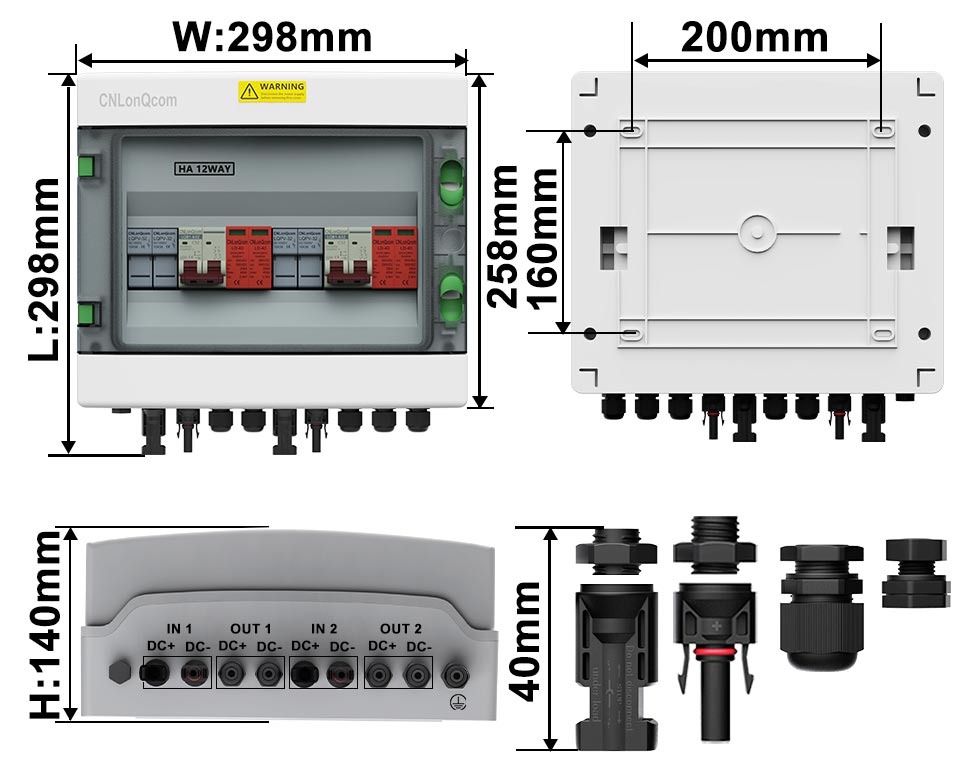

အရွယ်

l * w * ဇ: 298 * 298 * 140 (MM)

စိတ်ငြိမ်သက်မှုအတွက်နည်းစနစ်အဆင့်မြှင့်တင်ခြင်းလုပ်ငန်းစဉ်ကိုအဆင့်မြှင့်တင်ခြင်း

ထိပ်ဖျား:
MC-4 connectors ၏ connectors ၏ connects များကိုကြိုတင်ထည့်သွင်းထားသောကြိုးများရှိလိမ့်မည်။ PG connectors မရှိပါ
②pre-connected cable ကိုပုံမှန်အားဖြင့်သတ်မှတ်ထားသောလက်ရှိအချင်းအရသိရသည် 4 ~ 20mm ၏²ဖောက်သည်လိုအပ်ချက်များကိုပြောင်းလဲခြင်းသို့မဟုတ်အရသိရသည်

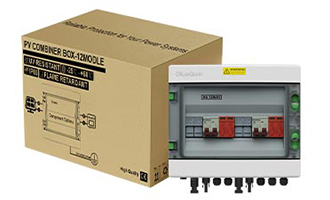

ခိုင်မြဲသောထုပ်ပိုး

ပျက်စီးသွားသောကုန်ပစ္စည်းများအစားထိုးအာမခံ

1အတွင်းပိုင်း box ထဲမှာထုတ်ကုန်

5-ply အပိုခိုင်မာတဲ့အပိုမြှောင်းပြ

2box ကို box ကို

5-ply အပိုခိုင်မာတဲ့အပိုမြှောင်းပြ

3ပို့ခြင်း

လျင်မြန်စွာတင်ပို့

ပုံစံ	ကြိုး	အတွင်းပိုင်း box ကို (PCS / CM)	box ကို box ကို (စင်တီမီတာ)	qtY (PCs)	g.w. (ကီလိုဂရမ်)
LQX 2 / 2B.12 dc500v	2 ထဲက 2	1/31 * 31 * 17	58 * 33.5 * 33.5	3	10.3

အပြည့်အဝအသိအမှတ်ပြု

အရည်အသွေးမြင့်မားပြီးစျေးနှုန်းချိုသာစွာဖြင့်အမှတ်တံဆိပ်ထုတ်လုပ်သူများ

ISO:20224q20298ros
MCB:op221014.wlnco77
SPD:op221014.wlnc076
အကွက်:zrc2312055xy-lvd-c1
ဖျူး:op221014.wlnco75
Connector:SP1001GZ2204569

ထိပ်ဖျား: နောက်ထပ်လက်မှတ်များအတွက်ကျွန်ုပ်တို့ကိုဆက်သွယ်ပါ

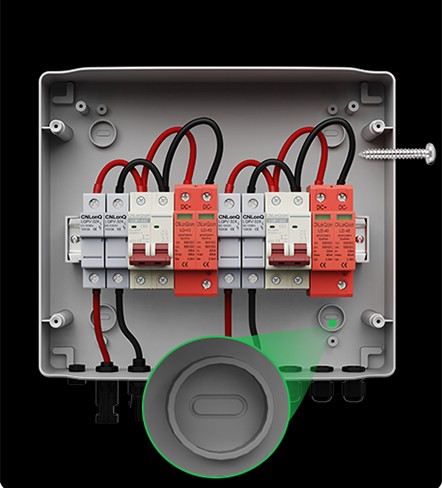

ation နှင့် wiring ကို install လုပ်ပါ

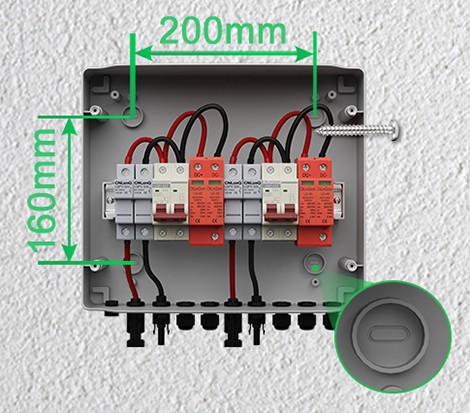

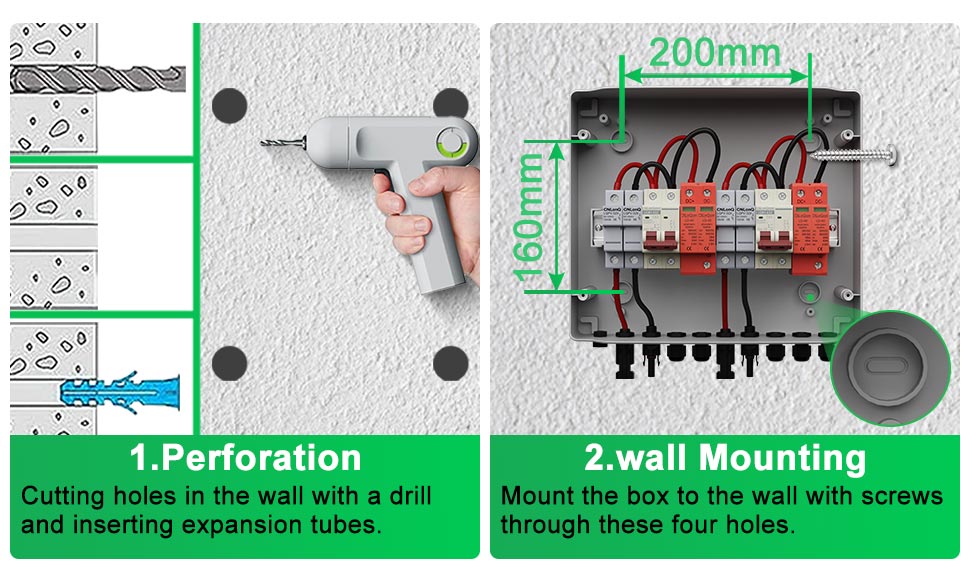

တပ်ဆင်အေးထားခြင်း

1.Perforation

တစ် ဦး လေ့ကျင့်ခန်းနှင့်အတူမြို့ရိုး၌အပေါက်ဖြတ်ခြင်း နှင့်ချဲ့ထွင်ပြွန်ထည့်သွင်း။
2.Wall mounting

ဝက်အူနှင့်အတူနံရံမှ box ကို mount ဒီလေးတွင်းမှတဆင့်။

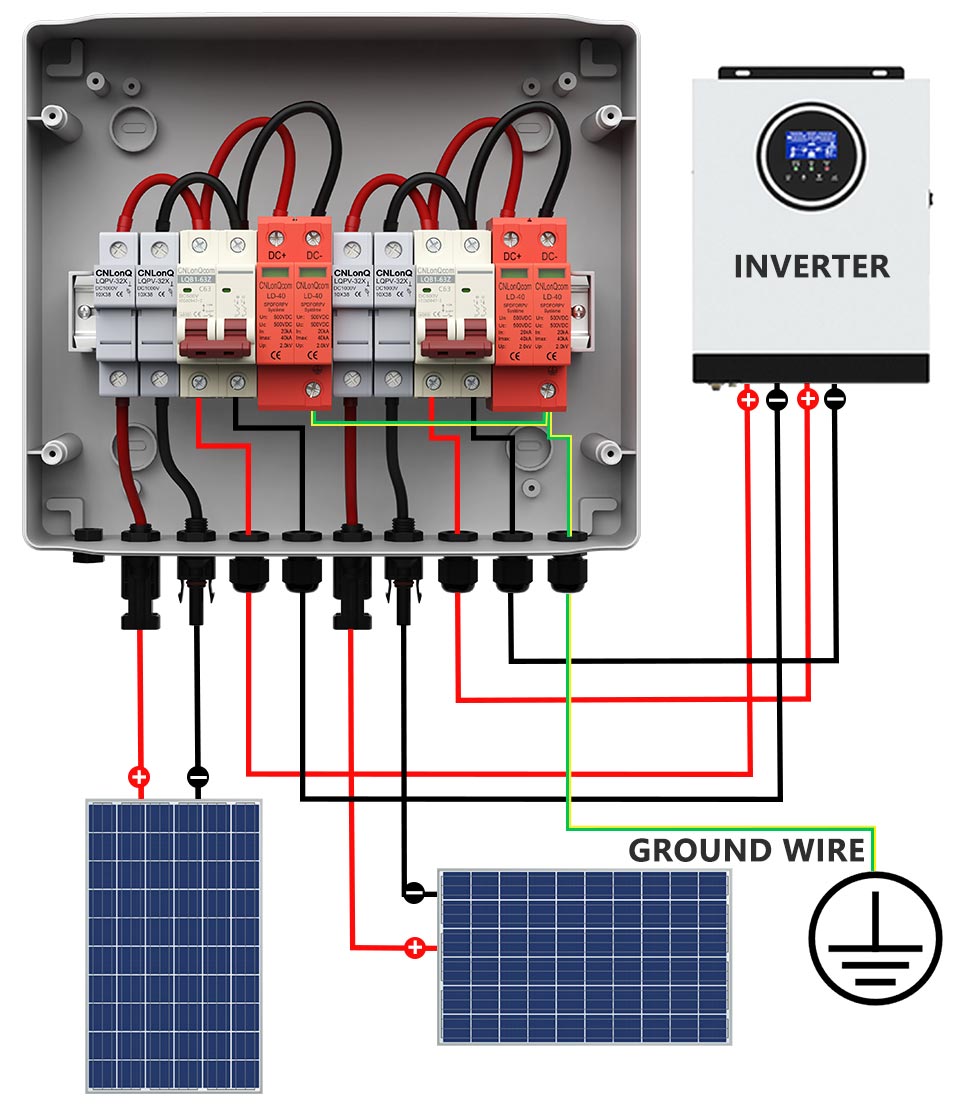

2 ထွက် wiring အတွက် 2

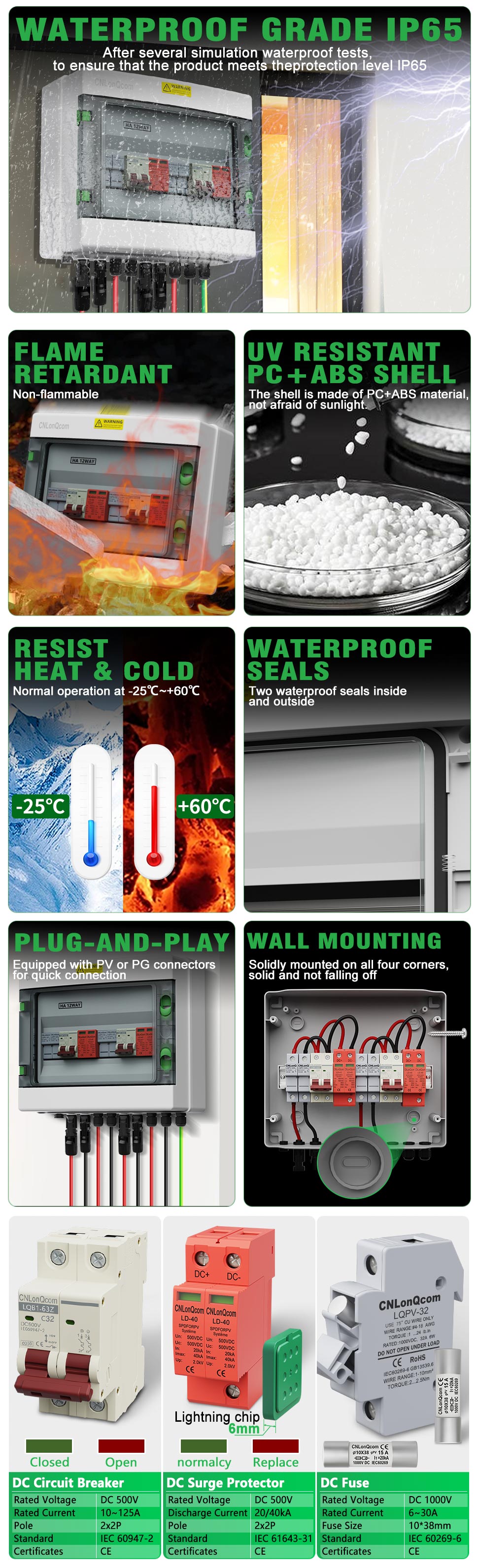

ကုန်ပစ္စည်းအသေးစိတ်

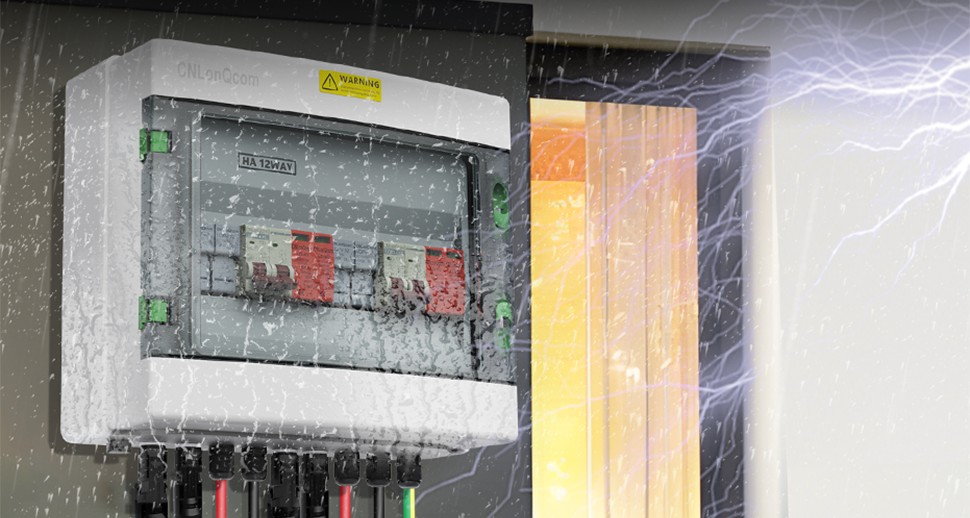

ရေစိုခံအဆင့် IP65

အများအပြားခြင်း simuloof ရေစိုခံစမ်းသပ်မှုပြီးနောက်,
ထုတ်ကုန် TheTrotectection အဆင့် IP65 နှင့်တွေ့ဆုံရန်သေချာစေရန်

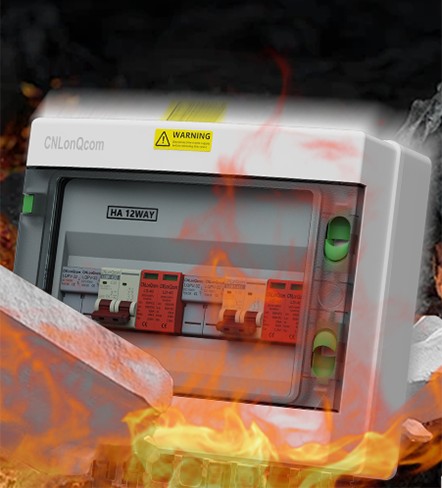

မီးတောက်
နောက်ကျသော

မဟုတ် - လောင်ကျွမ်း
ခရမ်းလွန်ရောင်ခြည်
PC + ABS Shell

အဆိုပါ shell ကို PC + abs ပစ္စည်းများဖြင့်ပြုလုပ်ထားသည်။
နေရောင်ခြည်ကိုမကြောက်ပါနဲ့။
ခုခံ
အပူနှင့်အအေး

-25 ° C + 60 ဒီဂရီစင်တီဂရိတ်တွင်ပုံမှန်စစ်ဆင်ရေး
ရေစိမ်ခံသော
ပင်လယ်ကမ်းခြေ

နှစ်ခုရေစိုခံတံဆိပ်ခတ်
အပြင်ဘက်မှာ

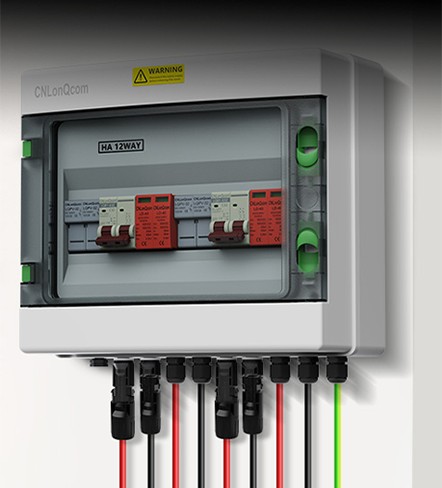

Plug-and-Play

PV သို့မဟုတ် PG connectors တပ်ဆင်ထားသည်
အမြန်ဆက်သွယ်မှုသည်
နံရံ mounting

ထောင့်လေးထောင့်၌ခိုင်ခံ့စွာတပ်။ ,
အစိုင်အခဲနှင့်မကျဘူး

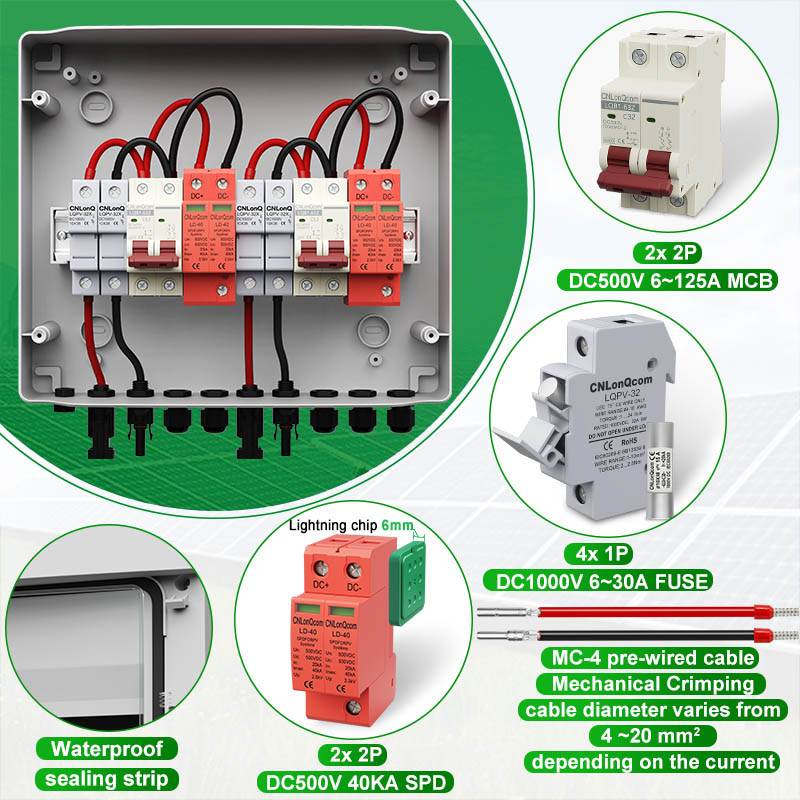

DC circuit breaker

rated ဗို့အား	DC 500V
လက်ရှိ rated	10 ~ 125a
မေျာ	2x2p
စံဖြစ်သော	IEC 60947-2
လက်မှတ်များ	စီ

DC SURGE ကာကွယ်မှု

rated ဗို့အား	DC 500V
စဲလက်ရှိ	20 / 40ka
မေျာ	2x2p
စံဖြစ်သော	IEC 61643-31
လက်မှတ်များ	စီ

DC fuse

rated ဗို့အား	DC 1000v
လက်ရှိ rated	6-30a
ဖျူးအရွယ်အစား	10 * 38mm
စံဖြစ်သော	IEC 60269-6
လက်မှတ်များ	စီ

လျှောက်လွှာလိုနေပြည်တော် 10

CNLONQCOM ၏ HAAS Plast Plast Plet Combiner Box 2 တွင် DC500V တွင် PC + Abs Waterproof နှင့်တံဆိပ်ခတ်ထားသောဆောက်လုပ်ရေး, overload protection, Short circuit protection, overvoltage ကာကွယ်ခြင်း,

Ha စီးရီးပလတ်စတစ်ပလတ်စတစ် PV Combiner Box 2 ၏ပြည်တွင်းရေးအစိတ်အပိုင်းများမှာ DC500V / 600V / 800V တို့တွင် MCB, 2P SPD နှင့် 2P SPD နှင့် 2P SPD နှင့် 2P SPD နှင့် 2P SPD ဖြစ်သည်။

SPD module များနှင့်ဖျူး cores များကိုပျက်စီးစေသည့်အခါအဖုံးကိုမဖယ်ရှားဘဲလျင်မြန်စွာအစားထိုးနိုင်သည်။

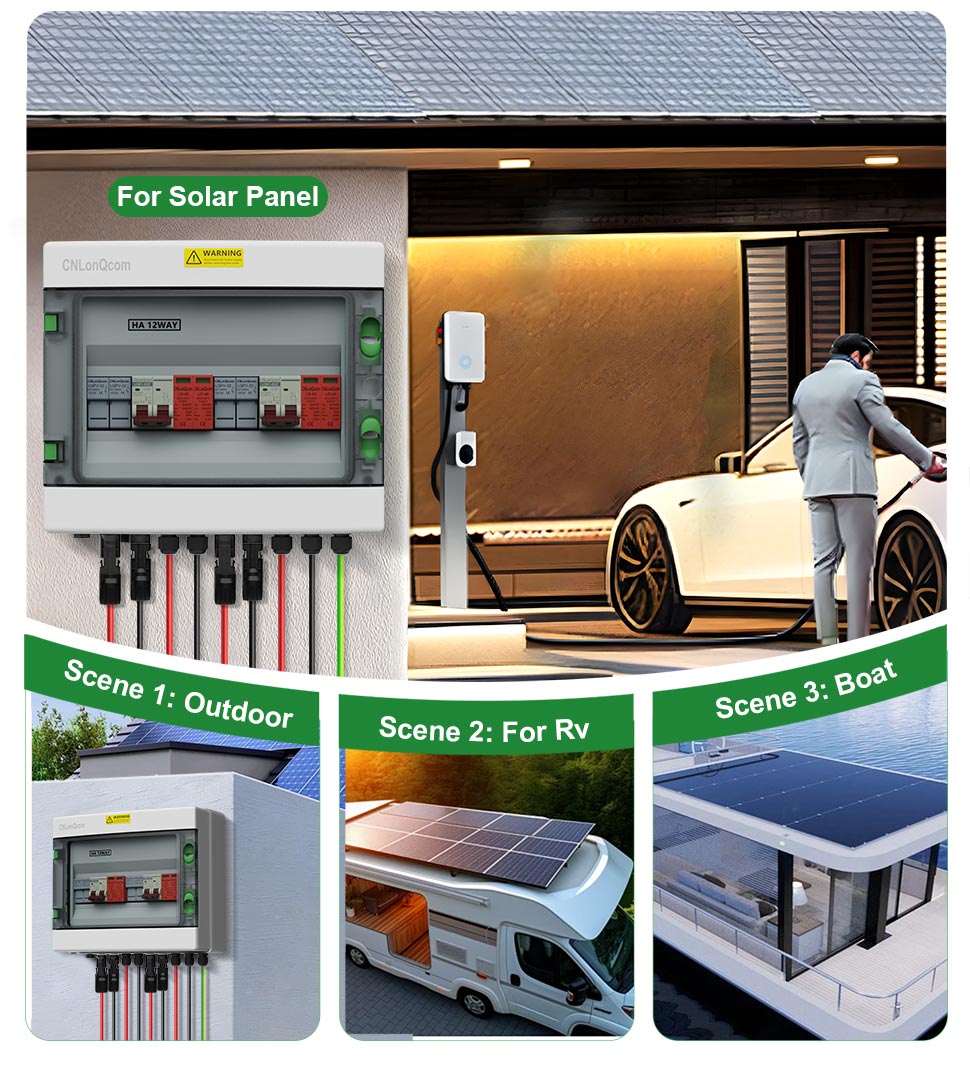

CNLONQCOM ၏ HAAS Plast Plast Pv Combiner Box 2 တွင် DC500V / 600V / 800V တွင် PV စနစ်များကိုကာကွယ်ရန်အတွက်အဓိကအားဖြင့်အသုံးပြုသည်။ PV Panels, RV, လှေ, လှေ, ပြင်ပ PV, အိမ်ထောင်စုစသည်တို့အနေဖြင့်

PV Cuminer Box 2 (2) တွင် DC500V DC500V သည်ပျက်စီးခြင်းနှင့်မီးမှပေးပို့ခြင်းမှ Inverters နှင့်နေရောင်ခြည်စွမ်းအင်သုံးပြားများကိုထိရောက်စွာကာကွယ်နိုင်သည်။
