ပုံသွင်းသောအမှု circuit breaker များ (MCCBS) ကိုနားလည်ခြင်း - လျှပ်စစ်တိုက်နယ်ဘေးကင်းလုံခြုံရေး၏ "အုပ်ထိန်းသူများ"

voltage power ဖြန့်ဖြူးရေးစနစ်များတွင် circuit sacticate ကိုတိတ်တဆိတ်လုံခြုံစိတ်ချရသောသော့ကိရိယာတစ်ခုရှိသည်ပုံသဏ် circ ာန် circuit breaker(MCCB) ။ အာရုံစူးစိုက်မှုကိုဆွဲဆောင်နိုင်သည့်ဟောက်သို့မဟုတ်တိကျသောတူရိယာများဖြင့်လည်ပတ်သောကြီးမားသောမော်တာများနှင့်မတူဘဲ MCCB သည်စက်မှုလုပ်ငန်းထုတ်လုပ်ခြင်း, လျှပ်စစ်ဓာတ်အားစနစ်များတည်ဆောက်ခြင်းနှင့်စွမ်းအင်ဆိုင်ရာအသုံးချပရိုဂရမ်အသစ်များကြောင့်မရှိမဖြစ်လိုအပ်သော "ဘေးကင်းလုံခြုံရေးအုပ်ထိန်းသူ" ဖြစ်လာသည်။ ယနေ့ကျွန်ုပ်တို့သည်ဤစက်ကိုဗိုင်းရပ်ကင်းလုံခြုံမှုကိုမည်သို့ကာကွယ်ပုံ၏လျှို့ဝှက်ချက်များကိုဖော်ထုတ်ရန်ရှုထောင့်မျိုးစုံမှလေ့လာမည်။

I. MCCBS ကိုသိကျွမ်းခြင်း: သူတို့ဘာတွေလဲ, ဘာတွေကွဲပြားစေတာလဲ။

အခြေခံအားဖြင့် MCCB သည် Voltage Power ဖြန့်ဖြူးရေးစနစ်များတွင်အသုံးပြုသောအကာအကွယ်လျှပ်စစ်ပစ္စည်းဖြစ်သည်။ ဖွဲ့စည်းတည်ဆောက်ပုံတွင်အဓိကအားဖြင့်အင်အားကြီးမားသောပလတ်စတစ်ပူးတွဲ, အဆက်အသွယ်များနှင့်ခရီးစဉ်ယူနစ်များပါဝင်သည်။ insulated entice သည်အတွင်းပိုင်းအစိတ်အပိုင်းများကိုပြင်ပ 0 င်ရောက်စွက်ဖက်ခြင်းမှကာကွယ်ရန်သာမကလျှပ်စစ်ထိတ်လန့်ဖွယ်အန္တရာယ်များကိုထိရောက်စွာကာကွယ်နိုင်သည်။

လူတော်တော်များများစွာသည် MCC များကို MCC များကိုပိုမိုသောဘုံတိုက်နယ်အချိုးများ (MCBs) နှင့်ရှုပ်ထွေးသော်လည်းနှစ်ခုအကြားသိသိသာသာကွာခြားချက်များရှိသည်။ MCCBS နှင့်နှိုင်းယှဉ်လျှင် MCCB များသည်ပိုမိုမြင့်မားသောလက်ရှိ (ပုံမှန်အားဖြင့် 63 ကမှ 1600 အထိ) နှင့်ပိုမိုအားကောင်းသည့်စွမ်းဆောင်ရည်မြင့်မားခြင်း, ဥပမာအားဖြင့် MCB များကိုအိမ် socket နှင့်အလင်းရောင်ဆားကစ်များတွင်အသုံးပြုလေ့ရှိပြီး MCCS သည်စက်ရုံအချိန်တွင်စက်ရုံအချိန်တွင်စက်ရုံများနှင့်အဓိကလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးဌာနများတွင်မော်တာများနှင့်အဓိကလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးသောဆားကစ်များကိုကာကွယ်ရန်ပိုမိုအားကိုးနေကြသည်။

2 ။ အဓိက core function များကိုဖော်ထုတ်ခြင်း - MCCCs သည် circuit circuit sideal ကိုမည်သို့ကာကွယ်နိုင်သနည်း။

MCCS ၏အဓိကတန်ဖိုးသည် "အကာအကွယ်" တွင်တည်ရှိပြီးကွဲပြားခြားနားသောရှုထောင့်များမှတိုက်နယ်အမှားအန္တရာယ်များကိုတန်ပြန်ရန်အဓိကလုပ်ဆောင်ချက်သုံးခုသို့ဖြိုဖျက်နိုင်သည်။

ပထမ ဦး ဆုံး overload protection ဖြစ်ပါတယ်။ စက်ရုံတစ်ခုရှိစက်များသည်တစ်ပြိုင်နက်တည်းစဖွင့်အနေဖြင့်, ထို့နောက်၎င်းသည်တိုက်နယ်ကိုလျင်မြန်စွာဖြတ်တောက်ရန် tripping ယန္တရားကိုဖြစ်ပေါ်စေသည်။ ဤဖြစ်စဉ်သည် Wires ၏ insulation of ဝါယာကြိုးအလွှာကိုထိထိရောက်ရောက်အပူလွန်ကဲခြင်း,

ဒုတိယမှာတိုတောင်းသော circuit protection ဖြစ်သည်။ တိုတောင်းသော circuit တစ်ခုသည်တိုက်နယ်တစ်ခုတွင်အန္တရာယ်အရှိဆုံးအမှားများအနက်မှတစ်ခုဖြစ်သည်။ ဖြစ်ပေါ်လာသည့်အခါအကြီးအကျယ်စီးဆင်းမှုသည်စက်ကိရိယာများကိုလောင်ကျွမ်းစေပြီးပေါက်ကွဲမှုများကိုဖြစ်ပေါ်စေသည်။ ဤအချိန်တွင် MCCB ၏လျှပ်စစ်သံလိုက်ခရီးစဉ်ယူနစ်သည် PLAY သည် PLAY CORT ကိုဆွဲဆောင်နိုင်ပြီးကြီးမားသောလက်ရှိအခြေအနေကိုလျင်မြန်စွာဆွဲဆောင်နိုင်သည့်ခိုင်မာသောလျှပ်စစ်သံလိုက်ပေါ်အင်အားသည်တိုက်နယ်အတွက် "အရေးပေါ်ဘရိတ်" ကဲ့သို့ပင်အကြီးမားဆုံးအတိုင်းအတာအထိ "အရေးပေါ်အခြေအနေကိုလျော့နည်းစေသည်။

ထို့အပြင်ကွဲပြားခြားနားသော application မတူကွဲပြားသောအခြေအနေများ၏လိုအပ်ချက်များအပေါ် မူတည်. MCCS ကိုအပိုဆောင်းကာကွယ်မှုလုပ်ဆောင်ချက်များတပ်ဆင်ထားနိုင်သည်။ ဥပမာအားဖြင့်, ကျန်နေတဲ့လက်ရှိ module တစ်ခုကိုထည့်သွင်းခြင်းကလျှပ်စစ်ဓာတ်အားလှုပ်ခြင်းကိုကာကွယ်ရန်ယိုစိမ့်မှုကာကွယ်မှုကိုပြုလုပ်နိုင်သည်။ overvoltage / undervoltage protection module ကို install လုပ်ခြင်းသည်၎င်း၏လုပ်ဆောင်မှုများကိုအပြည့်အဝပြသခြင်းကိုအပြည့်အဝသရုပ်ပြခြင်း,

iii ။ သော့ချက် parameters များ - မှန်ကန်သောကိရိယာကိုရွေးချယ်ခြင်းအတွက် "hard indicators"

MCCBS သည်အကောင်းဆုံးကာကွယ်မှုပေးရန်အတွက်မှန်ကန်သော parametersters ကိုရွေးချယ်ခြင်းသည်အလွန်အရေးကြီးသည်။ အောက်ပါ core parameters များသည် circuit breaker ကိုသတ်သတ်မှတ်မှတ်လျှပ်စစ်ဓာတ်အားပြတ်တောက်မှုများကိုအံဝင်ခွင်ကျဖြစ်စေနိုင်သည်ကိုတိုက်ရိုက်ဆုံးဖြတ်သည်။

rated rated (in in) သည်အဓိက parameter တစ်ခုဖြစ်ပြီး circuit breaker စဉ်ဆက်မပြတ်သယ်ဆောင်နိုင်သည့်အမြင့်ဆုံးလက်ရှိကိုရည်ညွှန်းသည်။ ၎င်းသည်ဝန်စွမ်းအင်နှင့်အညီတိတိကျကျကိုက်ညီရမည်။ ဥပမာအားဖြင့် Photovoltaic (PV) စနစ်တွင် MCCB ၏လက်ရှိအခြေအနေကို PV Array ၏ output ကို output ၏ output ကိုလက်ရှိအခြေအနေအပေါ် အခြေခံ. ရွေးချယ်သင့်သည်။

ကြေငြာနိုင်သည့်စွမ်းရည် (ICU / ICS) သည်အမှားကိုင်တွယ်နိုင်စွမ်းနှင့်သက်ဆိုင်သည်။ MCCB ကိုရွေးချယ်သောအခါ Power ဖြန့်ဖြူးရေးစနစ်၏တွက်ချက်ထားသော circuit current current value ကိုစဉ်းစားရန်လိုအပ်သည်။ အကယ်. ချိုးဖောက်နိုင်သည့်စွမ်းရည်သည်မလုံလောက်ပါကတိုက်နယ်အပြတ်အသတ်များသည်တိုတောင်းသောဆားကစ်တစ်ခုတွင် circuit ကိုထိထိရောက်ရောက်ဖြတ်တောက်ရန်ပျက်ကွက်ခြင်း,

Rated Voltage (UE) သည် circuit ၏ voltage level နှင့်ကိုက်ညီရမည်။ ဘုံအဆင့်သတ်မှတ်ချက်များတွင် 220V single-phase နှင့် 380V သုံးခုပါ 0 င်သည်။ ဗို့အားမတိုက်ဆိုင်မှုသည် circuit breaker ၏ပုံမှန်လည်ပတ်မှုကိုအကျိုးသက်ရောက်စေရုံသာမကပြည်တွင်းအစိတ်အပိုင်းများကိုလည်းထိခိုက်စေနိုင်သည်။

Tripping Curve သည်ကာကွယ်မှုအာရုံခံမှုကိုဆုံးဖြတ်သည်။ ဘုံမျဉ်းကွေးအမျိုးအစားများ (B, C, D) သည်မတူညီသောဝန်များအတွက်သင့်တော်သည်။ ဥပမာအားဖြင့် Curve C သည်အလင်းရောင်နှင့်အထွေထွေပါဝါဝန်များနှင့်သက်ဆိုင်သည်။

IV ။ ကျယ်ပြန့်သော application များ - စက်မှုလုပ်ငန်းမှနေ့စဉ်ဘဝသို့ "ဘေးကင်းလုံခြုံမှုအတားအဆီး"

အလွန်ကောင်းမွန်သောစွမ်းဆောင်ရည်နှင့်အတူ MCCS သည်ဗို့အားနိမ့်ပါဝါဖြန့်ဖြူးမှု၏ရှုထောင့်အားလုံးနီးပါးတွင်အသုံးပြုသည်။

စက်မှုစွမ်းအင်ဖြန့်ဖြူးရေးနယ်ပယ်တွင် MCCBs သည်စက်ရုံအမျိုးသမီးများကို "ဘေးကင်းလုံခြုံရေးမန်နေဂျာများ" အဖြစ်ဆောင်ရွက်ခြင်း, မော်တာများ, ထုတ်လုပ်မှုလိုင်းများနှင့်ကြီးမားသောစက်ကိရိယာများအတွက်အလွန်အကျွံတပ်ဆင်ထားသောပစ္စည်းကိရိယာများအတွက် overload နှင့် circuit protection များကိုကာကွယ်ခြင်းလုပ်ငန်းစဉ်များကို circuit အမှားများကိုအနှောင့်အယှက်မပေးနိုင်ပါ။

လျှပ်စစ်စနစ်များကိုတည်ဆောက်ရာတွင်, စျေးဝယ်စင်တာများ, ရုံးအဆောက်အအုံများသို့မဟုတ်မြင့်မားသောလူနေအိမ်ရာအဆောက်အအုံများတွင် MCCBs သည် MCCESS တွင်အဓိက switches များသို့မဟုတ် Office Power ဖြန့်ဖြူးရောင်းချမှုအတွက်အဓိက switch များအဖြစ်အသုံးပြုသည်။ အဆောက်အအုံတစ်ခုလုံး၏လျှပ်စစ်လုံခြုံမှုကိုတည်ဆောက်ပြီးဒေသခံတိုက်နယ်အမှားများကြောင့်ကြီးမားသောစွမ်းအင်ပြတ်တောက်ခြင်းသို့မဟုတ်မီးလောင်မှုများကိုကာကွယ်ပေးသည်။

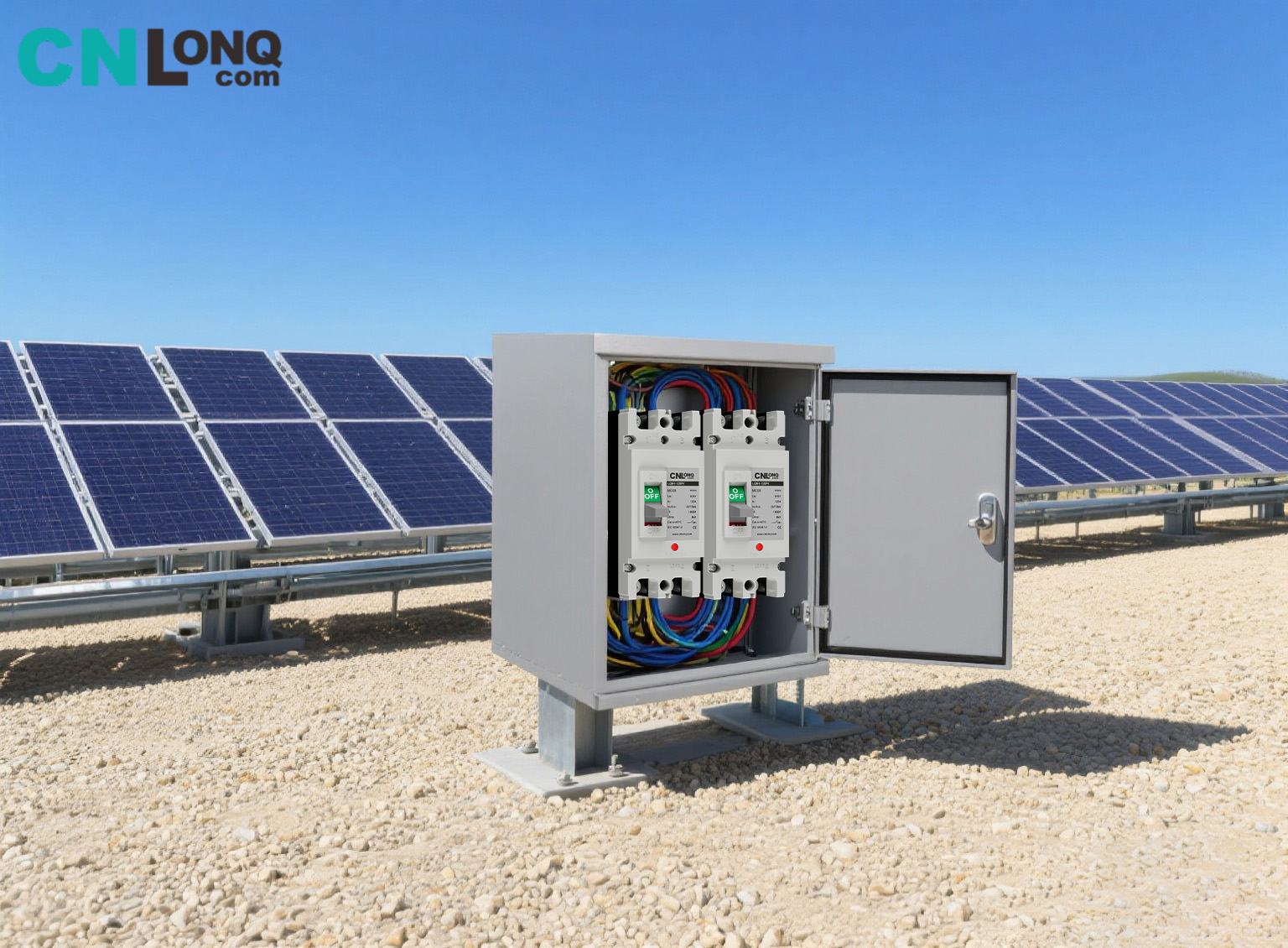

စွမ်းအင်ကဏ် rot အသစ်တွင်သူတို့၏အခန်းကဏ် role သည်တူညီသောအရေးကြီးသည်။ PV စနစ်များတွင် MCCBs သည် PV arrays ၏ output cirby များကိုကာကွယ်ရန်နှင့်ပေါင်းစပ်ထားသောသေတ္တာများနှင့် Inverter ဘက်တွင်တပ်ဆင်ထားသည်။ စွမ်းအင်သိုလှောင်မှုစနစ်များတွင်သူတို့သည်ဘက်ထရီများအလွန်အကျွံသောက်သုံးခြင်းနှင့်ဘက်ထရီများတိုတောင်းသောဆားပွားခြင်းစသည့်လုံခြုံစိတ်ချရသောအန္တရာယ်များကိုကာကွယ်ရန်နှင့်သန့်ရှင်းသောစွမ်းအင်လျှောက်ထားခြင်းစသည့်လုံခြုံစိတ်ချရသောအန္တရာယ်များကိုကာကွယ်ရန်နှင့်သန့်ရှင်းသောစွမ်းအင်လျှောက်ထားခြင်းစသည့်လုံခြုံစိတ်ချရသောအန္တရာယ်များကိုကာကွယ်ရန်နှင့်သန့်ရှင်းသောစွမ်းအင်ကိုအကာအကွယ်ပေးရန်တားဆီးထားသည်။

ရှာနှင့်ကြီးမားသောနေထိုင်ရာဒေသများကဲ့သို့သောအရပ်ဘက်မြင့်မားသောအခြေအနေများတွင်ပင် MCCCS သည်ဗဟိုလေအေးပေးစက်များ, လျှပ်စစ်ရေအပူပေးစက်များနှင့်တစ်အိမ်လုံးရေသန့်စင်ခြင်းစနစ်များနှင့်တူသောမြင့်မားသောအိမ်သုံးရေသန့်စင်မှုစနစ်များကဲ့သို့သောမြင့်မားသောအိမ်သုံးပစ္စည်းများအတွက်ယုံကြည်စိတ်ချရသောအကာအကွယ်ပေးနိုင်သည်။

V. Core အားသာချက်များ - MCCCs McCbs သည်အဘယ်ကြောင့် "ဦး စားပေးရွေးချယ်မှု" ဖြစ်သနည်း။

အခြားအကာအကွယ်ပေးသောကိရိယာများနှင့်နှိုင်းယှဉ်လျှင် MCCB များသည်ကွဲပြားသောအားသာချက်များရှိသည် - ကျယ်ပြန့်သောလျှောက်လွှာအတွက်အဓိကအကြောင်းရင်းဖြစ်သည်။

ခိုင်မာသောသဘာဝပတ်ဝန်းကျင်အလိုက်သင့်ပြုပြင်ပြောင်းတည်မှုသည်အဓိကအချက်ဖြစ်သည်။ စွမ်းအားမြင့်ပလပ်စတစ်ဝင်းသည်အပူချိန်မြင့်မားသောအပူချိန်, အပူချိန်နိမ့်ကျခြင်း, Outdoor Pv Power Placs သို့မဟုတ်မြေအောက်ခန်းဖြန့်ဖြူးခန်းများ၌ MCC များသည်တည်ငြိမ်စွာလုပ်ဆောင်နိုင်ပြီးအသက်အရွယ်သည်သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာအချက်များကြောင့်အသက်အရွယ်သို့မဟုတ်အသက်အရွယ်မပြည့်မီသည်။

ယုံကြည်စိတ်ချရမှုမြင့်မားသောအစိတ်အပိုင်းများကိုအဓိကအစိတ်အပိုင်းများတိကျသောတွင်ထင်ဟပ်နေသည်။ ခရီးစဉ်ယူနစ်များကဲ့သို့သောအဓိကအစိတ်အပိုင်းများသည်တည်ငြိမ်မှုကိုထိန်းသိမ်းထားပြီးရေရှည်အသုံးပြုရန်အတွက်လွဲမှားခြင်းသို့မဟုတ်ကာကွယ်ခြင်းပျက်ကွက်မှုအနည်းငယ်သာရှိသည်။

လွယ်ကူသောလည်ပတ်မှုနှင့်ပြုပြင်ထိန်းသိမ်းမှုသည်အသုံးပြုရန်အတွက်တံခါးခုံကိုလျော့နည်းစေသည်။ Compact ဖွဲ့စည်းပုံနှင့်အလယ်အလတ်အရွယ်ရှိသည့် MCCS ကိုတပ်ဆင်စဉ်အတွင်းရှုပ်ထွေးသောကိရိယာများမရှိဘဲ MCCBs အမျိုးမျိုးသောလျှပ်စစ်ဖြန့်ဖြူးကိရိယာများနှင့်တိုက်ရိုက်ပေါင်းစည်းနိုင်သည်။ နေ့စဉ်ပြုပြင်ထိန်းသိမ်းမှုသည်အမြဲတမ်းပတ် 0 န်းကျင်ပျက်စီးမှုသို့မဟုတ်မြည်ရန်ဝါယာကြိုးများကိုပုံမှန်စစ်ဆေးမှုများပြုလုပ်ရန်လိုအပ်ပြီး "Trip button ကိုအစားထိုးရန်လိုအပ်သည်။

ထို့အပြင်ကောင်းမွန်သောတိုးချဲ့နိုင်မှုသည် MCC များကိုအသိဉာဏ်ရှိရှိလိုအပ်ချက်များကိုအလိုက်လိုက်နာရန်ခွင့်ပြုသည်။ အရန်အဆက်အသွယ်များနှင့်နှိုးစက် module များကိုထည့်ခြင်းအားဖြင့်ဝေးလံခေါင်သီသောစောင့်ကြည့်လေ့လာခြင်းနှင့်အမှားအယွင်းများကဲ့သို့သောလုပ်ဆောင်ချက်များကိုခေတ်မီပါဝါဖြန့်ဖြူးရေးစနစ်များတွင်အသိဉာဏ်ရှိသောစီမံခန့်ခွဲမှုလိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်သည်။

vi ။ အသုံးပြုမှုနှင့်ထိန်းသိမ်းခြင်း - "Guardian" ကိုသေချာအောင်လုပ်ခြင်းသည်ရေရှည်အလုပ်လုပ်သည်

MCCBS သည်ရေရှည်တွင်တည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုထိန်းသိမ်းရန်အတွက်စံသတ်မှတ်ထားသောအသုံးပြုမှုနှင့်ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုသည်မရှိမဖြစ်လိုအပ်သည်။

တပ်ဆင်ခြင်းစံနှုန်းများကိုတင်းကြပ်စွာလိုက်နာရန်လိုအပ်သည်။ ဝါယာကြိုးများကြုံတွေ့ရသောအခါ Terminal များသည်အဆက်အသွယ်မပျောက်ဆုံးခြင်းကြောင့်အပူမပေးနိုင်စေရန်တင်းကျပ်စေရမည်။ တိုက်ရိုက်ဝါယာကြိုးများ, ကြားနေဝါယာကြိုးများနှင့်မြေပြင်ဝါယာကြိုးများကိုမှန်ကန်စွာချိတ်ဆက်ရမည်။ Polarity ကိုပြောင်းပြန်လှန်ခြင်းသည်ကာကွယ်မှု function ကိုထိရောက်မှုမပေးနိုင်ပါ။

နေ့စဉ်ပြုပြင်ထိန်းသိမ်းမှုကိုလျစ်လျူရှုမထားသင့်ပါ။ ရပ်ကွက်ပျက်စီးမှုသို့မဟုတ်အက်ကြောင်းများနှင့်ဖြည်းဖြည်း terminals များကိုစစ်ဆေးရန်အကြံပြုသည်။ နှစ်စဉ်အကာအကွယ်ပေးရန် "Trip button" ကိုကိုယ်တိုင် နှိပ်. "Trip button" ကို နှိပ်. ခလုတ်ကိုမအောင်မြင်ပါကအချိန်မီစစ်ဆေးခြင်းသို့မဟုတ်အစားထိုးရန်လိုအပ်သည်။

တစ်ချိန်တည်းမှာပင်အစားထိုးသည့်အချည်းနှီးကိုစိတ်ထဲထားရမည် - အမှား - သွေးဆောင်ခရီးစဉ်ပြီးနောက်, ပထမ ဦး စွာအမှား၏အကြောင်းရင်း (E.G. , overloaded or circuit points or circuit points points) ကိုခွဲခြားသတ်မှတ်ပြီးအမှားအယွင်းများဖြေရှင်းပြီးနောက်၎င်းကိုပြန်လည်သတ်မှတ်ပါ။ အကယ်. ချိုးဖောက်သူများကိုအကြိမ်ကြိမ်သို့မဟုတ်ဝင်းဒိုးပျက်စီးသွားပါက,

Parameter Selection မှ Parameter Seption မှ Parameter Seption မှအခြေခံဖွဲ့စည်းတည်ဆောက်ပုံများအထိ MCC များသည်အစိုင်အခဲဘေးကင်းလုံခြုံရေးအတားအဆီးတစ်ခုတည်ဆောက်ခြင်းကိုတည်ဆောက်ခြင်းဖြစ်သည်။ ၎င်းတို့ကိုနားလည်သဘောပေါက်ခြင်းနှင့်အသုံးပြုခြင်းကိုစနစ်တကျပြုလုပ်နိုင်ခြင်းနှင့်ထုတ်လုပ်မှုနှင့်နေ့စဉ်ဘ 0 ၏တည်ငြိမ်မှုကိုပိုမိုကောင်းမွန်စွာကူညီပံ့ပိုးပေးလိမ့်မည်။
