နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်များအတွက်ဘက်စုံလမ်းညွှန် - လုပ်ငန်းများမှအဓိကအစိတ်အပိုင်းများသို့

နေရောင်ခြည်စွမ်းအင်သုံး photovoltaic (PV) စနစ်များသည်ကမ္ဘာတစ်ဝှမ်းလုံးရှိသန့်ရှင်းသောစွမ်းအင်ဖြေရှင်းချက်တစ်ခုအနေဖြင့်ကမ္ဘာတစ်ဝှမ်းတွင်လျင်မြန်စွာကြီးထွားလာနေသည်။ သို့သော်လူအများစုကသူတို့အလုပ်လုပ်ပုံနှင့်သူတို့၏အရေးပါသောအစိတ်အပိုင်းများကိုမည်သို့အကျွမ်းတဝင်မရှိနေကြသည်။ ဤဆောင်းပါးသည်နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်များကိုဖွဲ့စည်းပုံအခြေခံစိမ့် 0 င်မှုများကိုမည်သို့ဖွဲ့စည်းတည်ဆောက်ပုံကိုပိုမိုနက်ရှိပ်စေပြီးလည်ပတ်သည်။

1 ။ နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်ဘယ်လိုဖွဲ့စည်းထားသလဲ။

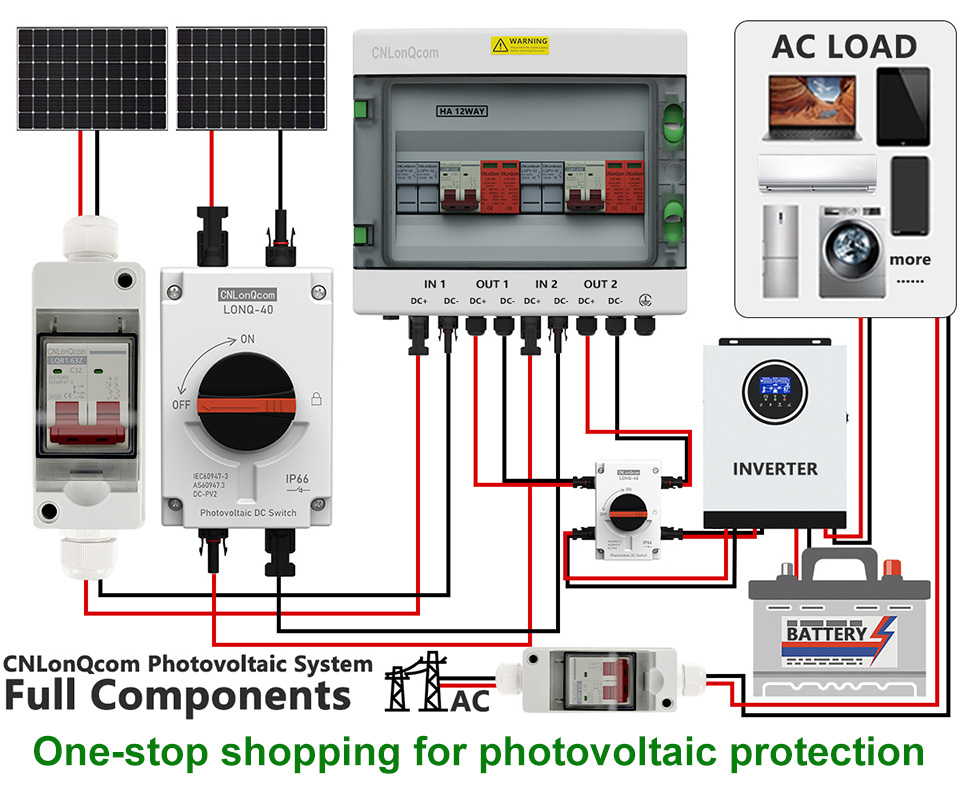

နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်၏အဓိကရည်ရွယ်ချက်မှာနေရောင်ခြည်ကိုလျှပ်စစ်ဓာတ်အားသို့ပြောင်းလဲရန်နှင့်၎င်းကိုဇယားကွက်သို့မဟုတ်စွမ်းအင်သိုလှောင်မှုသို့လုံခြုံစွာပို့ဆောင်ရန်ဖြစ်သည်။ ပုံမှန်အားဖြင့်ပြည့်စုံသောစနစ်တစ်ခုတွင်အောက်ပါအစိတ်အပိုင်းများပါ 0 င်သည်။

နေရောင်ခြည်စွမ်းအင်သုံး panels (Pv Modules) →နေရောင်ခြည်ကိုစုပ်ယူပြီးတိုက်ရိုက်လက်ရှိ (DC)

box ကို box (LQX/လမ်းSeries) →နေရောင်ခြည်စွမ်းအင်သုံးပြားများစွာမှရေစီးကြောင်းများကိုပေါင်းစပ်ပါ

Inverter → DC ကိုလက်ရှိ (AC) သို့ပြောင်းရန်ပြောင်းလဲခြင်း

ပါဝါဖြန့်ဖြူးခြင်းနှင့်ကာကွယ်ခြင်းကိရိယာများ (ဖိုး, circuit breaker များ,အထီးကျန် switchesစသည်ဖြင့်) → system လုံခြုံမှုကိုသေချာစေရန်

စွမ်းအင်သိုလှောင်မှုစနစ် (optional) →ပိုလျှံလျှပ်စစ်မီး (ဥပမာ, လီသီယမ်ဘက်ထရီ)

Grid သို့မဟုတ်ဝန်→အိမ်များ, စီးပွားရေးလုပ်ငန်းများ,

2 ။ နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်ဘယ်လိုအလုပ်လုပ်သလဲ။

(1) Photovoltaic အကျိုးသက်ရောက်မှု & ပါဝါထုတ်လုပ်မှု

နေရောင်ခြည်သည်နေရောင်ခြည်စွမ်းအင်သုံးပြားများ (PV Modules) နှင့်ဆီလီကွန် Semiconductor ပစ္စည်းသည်စုပ်ယူသောဖိုတွန်များ, တိုက်ရိုက်လက်ရှိ (DC) ထုတ်လုပ်ခြင်း

Panel တစ်ခုတည်းသည်ပုံမှန်အားဖြင့်နေရောင်ခြည်ပြင်းထန်မှုနှင့် panel ထိရောက်မှုပေါ် မူတည်. 30v-50V (DC) ကိုလက်ရှိထုတ်လုပ်သည်။

(2) လက်ရှိပေါင်းစပ် (ပေါင်းစပ်သေတ္တာ)

Panel များစွာသည်စီးရီးသို့မဟုတ်အပြိုင်ချိတ်ဆက်ထားပြီးပေါင်းစပ်ထားသော current သည်ဗဟိုစီမံခန့်ခွဲမှုအတွက် PV ပေါင်းစပ်သေတ္တာထဲသို့စီးဆင်းသည်။

Box တွင် box တွင်ဖျူးများ, မြင့်တက်ကာကွယ်မှု (SPD) နှင့်လက်ရှိပတ် 0 န်းကျင်များနှင့်တိုတောင်းသောဆားကစ်များကိုကာကွယ်ရန်လက်ရှိစောင့်ကြည့်လေ့လာခြင်းပါဝင်သည်။

(3) DC ပါဝါဖြန့်ဖြူးခြင်းနှင့်ကာကွယ်ခြင်း (ဖျူး, အထီးကျန်ကစားခြင်း, MCCBs)

ဖျူး (lqpv-32 စီးရီး) - အန္တရာယ်များသောပစ္စည်းကိရိယာများမှအလွန်အကျွံသုံးစွဲမှုကိုကာကွယ်ပေးသည်။

Isolator Switch (Lonq-40 Series) - ပြုပြင်ထိန်းသိမ်းမှုများအတွက် circuits ကိုကိုယ်တိုင်လက်ဖြင့်ချိတ်ဆက်ခြင်း။

ပုံသဏ္ဌာန် circuit circuit breaker (LQM1 / M3 Series) - Overload နှင့် circuit protection (e.G. , 1000V DC-RC-RCED MCCS) ကိုပေးသည်။

(4) Inverter ကူးပြောင်းခြင်း (DC → AC)

DC Power သည် Inverter ထဲသို့ 0 င်ရောက်ပြီး၎င်းကိုအိမ်ထောင်စုသို့မဟုတ်စက်မှုလုပ်ငန်းအတွက် 220D / 380V AC သို့ပြောင်းလဲခြင်း။

Grid-tied စနစ်များသည်အင်အားကြီးမားသောစွမ်းအားကိုကျောပိုးအိတ်ကိုကျောပိုးအိတ်သို့ပြန်ပို့သည်။

(5) over-voltage ကာကွယ်မှု (5P / 4P Series)

Grid voltage အတက်အကျသည်အခါစက်ပစ္စည်းပျက်စီးမှုကိုကာကွယ်ရန်စွမ်းအင်ကိုအလိုအလျောက်လျှော့ချသည်။

(6) ဝါယာကြိုးနှင့်ဆက်သွယ်မှုများ (နေရောင်ခြည်ဆိုင်ရာဆက်သွယ်မှုများ)

MC4 နေရောင်ခြည်စွမ်းအင်သုံးဆက်သွယ်မှုများသည်စက်မှုလုပ်ငန်းစံသတ်မှတ်ချက်ဖြစ်ပြီးရေစိုခံခြင်း,

3 ။ နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်၏အဓိကအစိတ်အပိုင်းများ

(1) PV Colliner Box

function: နေရောင်ခြည်စွမ်းအင်သုံး panel ကြိုးများကိုပေါင်းစပ်ပြီးကာကွယ်မှုပေးရန်။

အဓိကအစိတ်အပိုင်းများ:

ဖျူး (overcurrent ကာကွယ်မှု)

Surge ကာကွယ်မှုကိရိယာ(SPD) (လျှပ်စီးကာကွယ်မှု)

လက်ရှိ / ဗို့အားစောင့်ကြည့်လေ့လာခြင်း (Smart Features)

(2) အဆီးအတားကောင်းကျော်ခြင်း (OVP / UVP)

function ကို - ဗို့အားမြင့်မားလွန်းလျှင် (> 270V AC) သို့မဟုတ်အလွန်နိမ့်ပါ

(3) DC Isolator Switch

Function: လုံခြုံသောပြုပြင်ထိန်းသိမ်းမှုအတွက် DC circuits ကိုကိုယ်တိုင်လက်ဖြင့်ချိတ်ဆက်ပါ။

ဘုံအမျိုးအစားများ:

Rotary Isolator switches (ပြင်ပအသုံးစီးမှုအတွက်သင့်တော်သည်)

circuit breaker-type ololetators (ပေါင်းစည်းထားသည့်အကာအကွယ်နှင့်အတူ)

(4) နေရောင်ခြည်စွမ်းအင်သုံး connectors (MC4 Standard)

အဓိကအင်္ဂါရပ်များ:

ရေစိုခံ, ခရမ်းလွန်ရောင်ခံနိုင်, မြင့်မားသောအပူချိန်သည်းခံစိတ်

rated လက်ရှိ: 30a

Rated ဗို့အား: 1000V DC

(5) PV ဖျူး (gpv / gr စီးရီး)

function: PV array များကိုတိုတောင်းသောဆားကစ်များနှင့် overloads များမှကာကွယ်ပေးသည်။

ပုံမှန်ဖျူးများနှင့်ကွဲပြားခြားနားမှုများ -

High ဗို့အားအဆင့်သတ်မှတ်ချက် (DC 1000V +)

မြင့်မားသောကျိုးပဲ့နိုင်စွမ်း (ကြီးမားသောအမှားစီးဆင်းမှုကိုနှောင့်ယှက်နိုင်သည်)

(6) ပုံသဏ္ဌာန် circuit breaker (နေရောင်ခြည်အတွက် MCCB)

function: DC စနစ်များအတွက် overload နှင့် circuit protection provalid များကိုပေးပါ။

ပုံမှန်သတ်မှတ်ချက်များ:

rated ဗို့အား: DC 1000VV

rated လက်ရှိ: 32a-250a

4 ။ နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်၏လျှောက်လွှာများ

လူနေအိမ်ခေါင်မိုးပေါ်နေရောင်ခြည်စွမ်းအင်သုံးနေရောင်ခြည်စွမ်းအင်သုံးနေရောင်ခြည်စွမ်းအင်သုံးနေရောင်ခြည် (5kW-10KW, သိုလှောင်ခြင်း)

စီးပွားဖြစ်နှင့်စက်မှုဇုန် PV အပင်များ (50kw-1MW, Grid-Tied)

Off-Grid နေရောင်ခြည်စွမ်းအင်သုံးစနစ်များ (ဝေးလံသောဒေသများ, ဘက်ထရီအခြေပြု)

agrivoltaics (နေရောင်ခြည်စွမ်းအင်သုံး - စိုက်ပျိုးရေးပေါင်းစည်းမှု)

5 ။ အနာဂတ်ခေတ်ရေစီးကြောင်း - ပိုမိုထိရောက်စွာနှင့်ပိုမိုထိရောက်သောနေရောင်ခြည်စွမ်းအင်သုံးစနစ်များ

စမတ်စောင့်ကြည့်လေ့လာခြင်း - မိုဘိုင်းအက်ပ်များမှတဆင့် Real-time tracking (E.G. , Power Generation, အမှားသတိပေးချက်များ) ။

နေရောင်ခြည်စွမ်းအင်သုံးသိုလှောင်မှုပေါင်းစည်းမှု - Tesla Powerwall ကဲ့သို့မျိုးစပ်စနစ်များ။

Microinverters: ပိုမိုမြင့်မားသောစွမ်းဆောင်ရည်အတွက် panel တစ်ခုချင်းစီကိုမိတ်လိုက်စေသည်။

ကောက်ချက်

နေရောင်ခြည်စွမ်းအင်သုံး PV စနစ်များသည် PV Modules → Beterter Box → Inverter → Power Distribution →ပေါင်းစပ်ထားသောအစိတ်အပိုင်းများ,

နေရောင်ခြည်စွမ်းအင်သုံးတပ်ဆင်ခြင်းကိုသင်စဉ်းစားနေပါက CNLONQcom အဆင့်မြင့်အရည်အသွေးမြင့် PV အစိတ်အပိုင်းများ + ပရော်ဖက်ရှင်နယ်ကာကွယ်ရေးကိရိယာများကိုရွေးချယ်ပါ။

Solar PV စနစ်များကိုဆွေးနွေးကြပါစို့။
